Piénsalo así: la puesta a tierra es el guardián silencioso de tu instalación de recarga. Es el sistema de seguridad que protege a tus clientes, sus vehículos y tus equipos. Funciona como un desagüe de emergencia para la electricidad: si algo sale mal, desvía cualquier corriente peligrosa directamente al suelo. Ignorarla no es una opción; es como construir una casa sin cimientos.
La puesta a tierra: el seguro de vida de tu infraestructura
Cuando una empresa se plantea instalar puntos de recarga, la conversación suele girar en torno a la potencia de los cargadores o el software de gestión. Es comprensible. Pero el componente que de verdad garantiza la seguridad y la fiabilidad a largo plazo está, literalmente, bajo tierra. La puesta a tierra no es un mero trámite técnico; es la base sobre la que se construye un servicio de recarga seguro.
Pasar por alto su importancia es un error común con consecuencias que pueden ser muy serias. Si el sistema de puesta a tierra es deficiente, las protecciones eléctricas no actuarán como deben cuando ocurra una avería.
Imagina esta situación en el parking de tu hotel: un cable se suelta dentro de un cargador y toca la carcasa metálica. Sin una buena toma de tierra, esa carcasa se convierte en una trampa para el próximo huésped que vaya a conectar su coche. Con un sistema correcto, esa corriente de fuga se desvía a tierra, el diferencial salta al instante y corta la luz. Accidente evitado.
Normativa y tranquilidad para tu negocio
En España, el Reglamento Electrotécnico para Baja Tensión (REBT) es muy estricto. En concreto, la instrucción ITC-BT-52, que regula las infraestructuras de recarga de vehículos eléctricos, marca unas pautas muy claras para la puesta a tierra. Cumplir con la ley no es una recomendación, es una obligación.
Implementar correctamente la puesta a tierra te da mucho más que cumplimiento normativo:
- Protección total para las personas: Elimina el riesgo de que alguien sufra una descarga al tocar el vehículo o el cargador.
- Seguridad para los vehículos: La electrónica de un coche eléctrico es muy sensible. Una buena toma de tierra la protege de derivaciones o sobretensiones.
- Blindaje para tu inversión: Evita que tus equipos de recarga para empresas sufran daños irreparables.
- Operativa fluida: Un sistema bien diseñado evita los "saltos de diferencial" aleatorios que dejan a los usuarios a medias y proyectan una imagen poco profesional de tu servicio de recarga en hoteles.
Invertir en una buena puesta a tierra es invertir en tranquilidad. Es la garantía de que tu infraestructura funciona de forma segura. Por eso, un diseño e instalación profesional es el primer paso para construir un servicio de recarga fiable hoy y mañana.
Conexión a tierra en puntos de recarga: ¿cuál es la ideal para tu negocio?
Elegir cómo conectar tu instalación a tierra es una decisión tan crucial como seleccionar los propios cargadores. No es un simple detalle técnico; es la base de la seguridad eléctrica. Existen varios métodos, conocidos como "esquemas", y cada uno está pensado para un tipo de entorno. Para tu negocio, ya sea un hotel, un parking o unas oficinas, es fundamental entender cuál necesitas.
La elección del esquema correcto define cómo responderá la instalación ante un fallo eléctrico. En otras palabras, determina el nivel de protección que ofreces a tus clientes y a sus vehículos. Vamos a ver los esquemas más habituales en España para entornos comerciales.
El esquema TT: el estándar para la gran mayoría de negocios
El esquema TT es, con diferencia, el más extendido en España para instalaciones de uso público y comercial. Es la configuración por defecto para hoteles, parkings, flotas y oficinas.
Para que nos entendamos, imagina que tu sistema de puesta a tierra es como el desagüe de seguridad de un edificio. El esquema TT crea un "desagüe" eléctrico totalmente independiente para tu instalación. Si se produce cualquier "fuga" de corriente en uno de tus cargadores, esta se desvía de forma segura y directa a la tierra, sin afectar a la red eléctrica general de la zona.
Esta independencia es su gran fortaleza. En España, el esquema TT es obligatorio para la distribución pública de energía, lo que significa que el neutro del transformador de la compañía eléctrica se conecta a tierra por un lado, y las partes metálicas de tu instalación (los cargadores) se conectan a tierra por otro, de forma independiente. Este requisito es vital para proteger contra contactos indirectos y fallos. Si te interesa la parte más técnica, puedes conocer más sobre el cálculo en sistemas de puesta a tierra.
Pongamos un ejemplo práctico: un cliente de tu hotel está enchufando su coche. Un fallo interno en el cargador hace que un cable toque la carcasa metálica. Gracias al esquema TT, esa corriente peligrosa tiene un camino directo y de bajísima resistencia hacia la tierra. Esto provoca un pico de corriente que el interruptor diferencial detecta al instante, cortando la luz en milisegundos. El usuario está a salvo y el problema queda aislado.
Este mapa conceptual resume cómo la puesta a tierra es el nexo de seguridad entre los usuarios, sus vehículos y la propia instalación.
Como ves, una buena puesta a tierra es el pilar que sostiene la integridad de todo el ecosistema de recarga.
Otros esquemas para situaciones más específicas
Aunque el TT es el rey indiscutible, existen otros dos esquemas que podrías encontrar en contextos muy concretos.
- Esquema TN: Se usa principalmente en grandes industrias que tienen su propio transformador. Aquí, la empresa "comparte" la conexión a tierra con la compañía eléctrica. Es una solución robusta para maquinaria pesada, pero es menos común en instalaciones de recarga abiertas al público.
- Esquema IT: Este es el sistema de máxima seguridad, reservado para lugares donde un corte de luz es inaceptable, como un quirófano. En lugar de cortar la corriente al primer fallo, el sistema aísla el problema y lanza un aviso, permitiendo que todo siga funcionando mientras se soluciona. Para la gestión de la recarga en flotas de vehículos de emergencia, podría ser una opción a valorar.
Para ayudarte a visualizarlo mejor, aquí tienes un resumen rápido:
Comparativa de esquemas de puesta a tierra para recarga EV
| Esquema | Aplicación Común en España | Nivel de Seguridad para Usuarios | Ideal Para… |
|---|---|---|---|
| TT | La práctica totalidad de instalaciones públicas y comerciales. | Muy alto. Actuación inmediata del diferencial ante un fallo. | Hoteles, parkings públicos, oficinas, flotas comerciales y recarga residencial. |
| TN | Grandes polígonos industriales con transformador propio. | Alto. La protección depende de fusibles o magnetotérmicos. | Naves industriales que instalan cargadores para su propia maquinaria o flota. |
| IT | Entornos críticos donde la continuidad es esencial. | Máximo. No hay corte en el primer fallo, solo una señal de aviso. | Hospitales, centros de datos o flotas de vehículos de emergencia. |
Salvo casos excepcionales, el esquema TT ofrecerá la combinación perfecta de seguridad, cumplimiento normativo y coste razonable para tu proyecto. Lo más importante es que tu instalador de cargadores EV realice un diseño adecuado basado en este esquema. Es la única forma de garantizar la protección a largo plazo de tu inversión y, sobre todo, de tus clientes.
Navegando la normativa española para instalaciones de recarga
Cumplir con la normativa no es una simple formalidad, sino una garantía de seguridad y buen funcionamiento. En España, cualquier instalación de recarga se rige por una regulación estricta, pensada para proteger tanto a las personas como a los equipos. Pasar por alto estas directrices no solo te expone a riesgos, sino que puede anular garantías e incluso dejarte fuera de subvenciones públicas.
La columna vertebral de la regulación es el Reglamento Electrotécnico de Baja Tensión (REBT). Es el código de circulación de las instalaciones eléctricas. Para la movilidad eléctrica, hay dos Instrucciones Técnicas Complementarias (ITC) que definen las reglas del juego.
La ITC-BT-52: la biblia de la recarga EV
La ITC-BT-52 es la instrucción técnica diseñada específicamente para la "Infraestructura para la recarga de vehículos eléctricos". Si gestionas una flota, un hotel o un aparcamiento, esta es la normativa que debes conocer, porque establece todos los requisitos técnicos.
Define cómo debe ser el circuito que alimenta los cargadores, qué protecciones son obligatorias y, por supuesto, cómo debe ser la puesta a tierra. Por ejemplo, exige que cada estación de recarga cuente con su propio circuito individual, un detalle crucial que evita que un problema en un cargador deje fuera de servicio a todos los demás.
Además, obliga a instalar protecciones específicas contra sobretensiones. Piensa en ello como el escudo de tus cargadores. Si cae un rayo cerca, estas protecciones impiden que esa descarga de energía fría equipos que cuestan miles de euros.
Un ejemplo real: un centro comercial instaló 20 nuevos puntos de recarga. Para cumplir con la ITC-BT-52, no solo tuvieron que tirar una nueva línea eléctrica desde el cuadro general. También instalaron una puesta a tierra independiente, dedicada en exclusiva a la zona de recarga, para garantizar que no hubiese interferencias con el resto de sistemas del edificio.
La ITC-BT-18 como base de todo
Aunque la ITC-BT-52 es la normativa específica, se construye sobre los cimientos de la ITC-BT-18, que regula las "Instalaciones de puesta a tierra" en general. Aquí se definen los conceptos fundamentales: qué partes metálicas hay que conectar a tierra, cómo deben ser los cables de protección o qué materiales se pueden usar.
La ITC-BT-18 establece un principio clave: la equipotencialidad. Esto significa que todas las partes metálicas que se puedan tocar (la carcasa de un cargador, un poste metálico, una bandeja de cables) tienen que estar conectadas a la misma toma de tierra. De esta forma, nos aseguramos de que no puedan aparecer diferencias de tensión peligrosas entre dos puntos que una persona pueda tocar a la vez.
Para entender por qué esto es tan importante, ayuda tener claro cómo se organiza el cuadro eléctrico. Puedes profundizar en la normativa del cuadro eléctrico en una vivienda, ya que sus principios de seguridad son la base para instalaciones más grandes.
Cumplimiento y ayudas públicas: dos caras de la misma moneda
Respetar el REBT no es solo una cuestión de seguridad. También es un requisito indispensable para poder acceder a programas de ayudas como el Plan MOVES III, vigente en 2025. Las administraciones, como el MITECO (Ministerio para la Transición Ecológica), exigen que cualquier proyecto subvencionado esté ejecutado por un instalador autorizado y cuente con el Certificado de Instalación Eléctrica (CIE). Este documento es la prueba oficial de que todo se ha hecho según la normativa.
En la práctica, una puesta a tierra mal diseñada no solo es un peligro, sino que puede hacerte perder una ayuda económica importante. Contar con un socio especialista que diseñe la instalación conforme a la normativa es la única manera de asegurar un proyecto seguro, legal y optimizado económicamente para el futuro, incluyendo las proyecciones para 2026.
Cómo diseñar una puesta a tierra que no se te quede pequeña mañana
Cuando instalas una infraestructura de recarga, tienes que hacerlo con la vista puesta en el futuro. El diseño de la puesta a tierra es el ejemplo perfecto: una decisión que, si la tomas bien desde el principio, te ahorrará dinero y quebraderos de cabeza más adelante.
Una buena planificación a largo plazo es lo que diferencia una instalación profesional de una que se convertirá en un obstáculo.
El concepto clave: la resistencia de tierra
Para entender cómo se diseña una puesta a tierra eficaz, hay que tener claro su objetivo: conseguir una resistencia de tierra lo más baja posible. Imagínate que esta resistencia es como la tubería de desagüe de tu instalación eléctrica.
Una tubería ancha (baja resistencia) puede evacuar un chaparrón de golpe. En cambio, una tubería estrecha (alta resistencia) se atasca enseguida. Con la electricidad pasa lo mismo: un valor bajo de resistencia garantiza que cualquier corriente de fuga peligrosa se vaya a tierra al instante.
El objetivo es crear un camino tan fácil para la corriente que siempre "prefiera" desviarse por ahí antes que pasar a través de una persona o del vehículo. En la práctica, un valor por debajo de 10 ohmios se considera excelente y es una garantía de máxima seguridad.
¿De qué depende que la puesta a tierra funcione bien?
Lograr esa resistencia tan baja no siempre es sencillo. Depende de factores que un instalador profesional analiza sobre el terreno:
- La resistividad del terreno: No todos los suelos conducen la electricidad igual. Un suelo rocoso y seco es un pésimo conductor (alta resistividad), mientras que uno arcilloso y húmedo es mucho mejor (baja resistividad).
- La humedad y su composición química: El agua y las sales minerales mejoran la eficacia del sistema.
- La temperatura: Si el suelo se congela, la resistividad se dispara. Es un factor a tener en cuenta en zonas frías.
Tras estudiar estos puntos, se decide qué componentes y qué configuración son los más adecuados.
Los componentes de una puesta a tierra robusta
Para construir este "desagüe" eléctrico, se usan principalmente dos elementos, que a menudo se combinan:

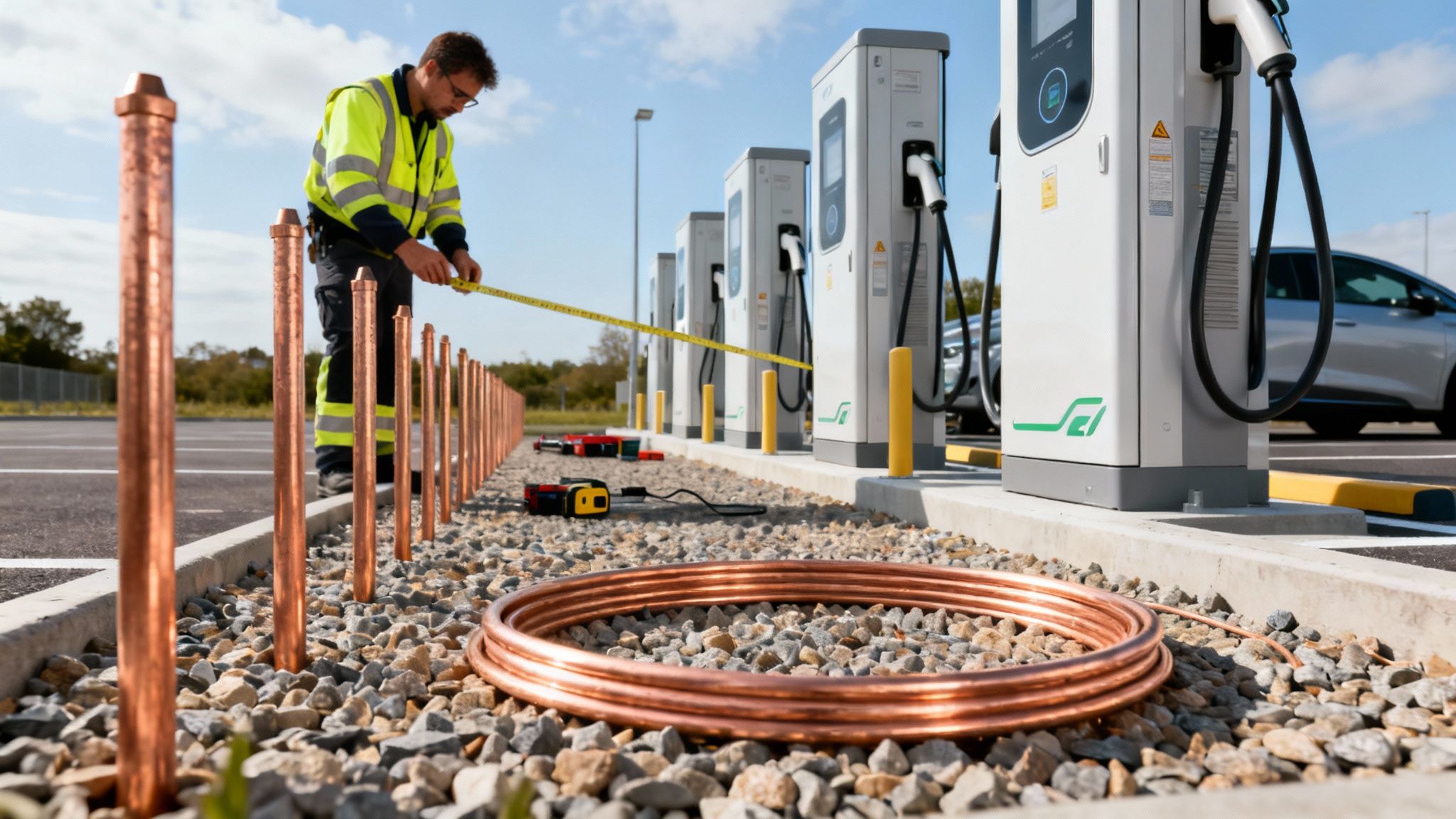

- Picas de cobre: Son varillas metálicas que se clavan verticalmente en el suelo. Es la solución más común, pero su eficacia depende del tipo de terreno.
- Anillos o mallas de cobre: Consiste en un cable de cobre desnudo que se entierra de forma horizontal, rodeando el perímetro de la zona a proteger (por ejemplo, todas las plazas de aparcamiento). Ofrece una superficie de contacto mucho mayor y es la solución ideal para terrenos complicados.
Planifica hoy para crecer sin límites mañana
Aquí es donde entra en juego la visión estratégica. La demanda de puntos de recarga va a crecer exponencialmente de aquí a 2026 y más allá.
Un error de principiante es diseñar la puesta a tierra solo para los cargadores que se instalan hoy. Imagina un hotel que monta 10 puntos de recarga, pero en tres años necesita instalar 40 más. Si la puesta a tierra inicial no estaba preparada, ampliarla se convierte en un problema carísimo: implica abrir zanjas de nuevo, hacer obra civil y paralizar el servicio.
La jugada maestra es dimensionar el sistema desde el primer día para la capacidad máxima que crees que vas a necesitar. Por ejemplo, instalar un anillo de cobre que pueda dar servicio a 50 cargadores, aunque de momento solo conectes 10. La inversión inicial es un poco mayor, pero el ahorro a futuro es gigantesco.
Esta mentalidad de anticipación se aplica a toda la gestión de la potencia. El balanceo de cargas dinámico, o load balancing, es una solución de software que distribuye de forma inteligente la energía disponible entre todos los coches que están cargando, evitando sobrecargas y costosas ampliaciones de contrato eléctrico.
Un diseño escalable hoy es la garantía de un crecimiento sin sobresaltos mañana.
Fallos comunes en la puesta a tierra de cargadores y cómo evitarlos
Una instalación de recarga es tan robusta como su punto más débil. Y por experiencia, sabemos que ese punto suele ser una puesta a tierra deficiente. Los errores en esta fase, aunque parezcan detalles menores, acaban convirtiéndose en problemas operativos, costes imprevistos y riesgos de seguridad.
No hablamos de fallos complejos, sino de malas prácticas que se pueden evitar con un diseño profesional desde el primer día. Hemos visto cómo decisiones tomadas para "ahorrar" unos pocos euros terminan costando una fortuna a largo plazo.
Aquí te contamos los tropiezos más habituales y cómo puedes asegurarte de que no te pasen a ti.
Usar un conductor de tierra demasiado fino
Este es el error de manual, casi siempre motivado por un intento de recortar gastos en material. Algunos instaladores poco cualificados pueden sugerir usar un cable de tierra de un grosor inferior al que exige la normativa. El argumento suele ser que, como es un cable de protección que normalmente no transporta corriente, "no pasa nada".
Es una imprudencia grave.
El grosor del conductor de tierra es fundamental para que, en caso de fallo, pueda soportar una corriente lo bastante alta como para hacer saltar las protecciones al instante. Un conductor demasiado fino no solo es ilegal, sino que en una avería real podría sobrecalentarse o fundirse antes de que el diferencial actúe.
Caso real: Una empresa de logística en Valencia instaló 15 cargadores para su flota. Para ajustar el presupuesto, el instalador usó un conductor de tierra de sección inferior a la mínima. Cuando llegó la inspección, el defecto se detectó, la instalación fue declarada "no apta" y la empresa tuvo que rehacer toda la canalización. Además, el fabricante de los cargadores les notificó que la garantía quedaba invalidada.
La solución es simple: exigir siempre que la sección del conductor de protección sea la que establece el REBT. Un equipo de instalación profesional conoce estas tablas y jamás se la jugaría con la seguridad.
Conectar los nuevos cargadores a una tierra antigua
Otro error extendido es dar por sentado que la puesta a tierra del edificio es suficiente. Esto es peligroso en edificios con varias décadas, donde el sistema de tierra original no se diseñó para las demandas de la recarga de vehículos eléctricos.
La normativa ITC-BT-52 es tajante: la infraestructura de recarga necesita un sistema de protección robusto y verificado. Conectar cargadores modernos a una pica de tierra vieja, probablemente corroída y con una resistencia por las nubes, es la receta para el desastre.
Las consecuencias son saltos constantes del diferencial, lo que frustra a los usuarios y proyecta una imagen de poca fiabilidad de tu servicio de recarga para flotas u oficinas. Además, una tierra deficiente deja a los equipos expuestos a las sobretensiones.
La solución es clara: medir siempre la resistencia de la tierra existente con un telurómetro antes de conectar nada. En nuestra experiencia, en el 90% de los casos de instalaciones con múltiples cargadores, la mejor decisión es ejecutar una nueva puesta a tierra independiente, dedicada a la zona de recarga.
Mala conexión de las partes metálicas
La seguridad de una puesta a tierra se basa en la equipotencialidad. Dicho de forma sencilla, significa que todas las partes metálicas que se puedan tocar deben estar conectadas a tierra para que no existan diferencias de tensión peligrosas.
Un despiste frecuente es olvidarse de conectar elementos metálicos que están cerca de los cargadores, como:
- Postes de señalización o vallas metálicas.
- Bandejas metálicas por donde van los cables.
- Estructuras metálicas del propio aparcamiento.
Si se produce un fallo y uno de estos elementos no está bien conectado a tierra, podría quedar bajo tensión, creando un riesgo de electrocución para cualquiera que lo toque.
Checklist de errores a evitar en la puesta a tierra de su instalación
Para ayudarte a supervisar tu proyecto, hemos creado esta tabla con los fallos más críticos.
| Error Común | Consecuencia Directa | Solución Preventiva |
|---|---|---|
| Conductor de tierra infradimensionado | Las protecciones no actúan a tiempo. Riesgo de incendio. Inspección desfavorable. | Exigir siempre el cumplimiento estricto del REBT. La sección mínima del conductor de protección es innegociable. |
| Reutilizar una tierra antigua | Disparos aleatorios del diferencial. Daños en los cargadores por sobretensiones. Pésima experiencia de usuario. | Realizar una medición previa con telurómetro. Optar por un sistema de tierra nuevo y dedicado para la recarga. |
| Conexiones flojas o corroídas | Aumento de la resistencia de tierra, reduciendo la eficacia del sistema. Puntos calientes que pueden generar fallos. | Utilizar conectores de apriete adecuados y proteger las conexiones contra la humedad y la corrosión. |
| Olvidar la equipotencialidad | Riesgo de descarga eléctrica al tocar simultáneamente dos partes metálicas con diferente potencial. | Conectar a la red de tierra todas las masas metálicas accesibles en la zona de recarga, sin excepción. |
Evitar estos errores no requiere soluciones complejas, sino rigor y profesionalidad. Una correcta puesta a tierra es el cimiento de una infraestructura de recarga segura, fiable y preparada para el futuro.
Solicite un asesoramiento gratuito con un especialista en infraestructura EV
La importancia de la medición y el mantenimiento periódico
Instalar una puesta a tierra es solo el primer paso. Creer que funcionará perfectamente para siempre sin supervisión es un error común y peligroso. Su eficacia puede degradarse con el tiempo por razones como la corrosión, cambios en la humedad del terreno o incluso obras cercanas.
Por eso, la verificación periódica y un buen mantenimiento son cruciales. Un sistema que hoy ofrece una protección excelente podría ser ineficaz en un par de años, dejando a usuarios e instalaciones desprotegidos.
La ITV de tu seguridad eléctrica: la medición con telurómetro
Para combatir esta degradación silenciosa, tenemos una herramienta fundamental: la medición con telurómetro. Este aparato especializado es el único que puede decirnos la verdad sobre el estado de nuestra puesta a tierra. Funciona inyectando una pequeña corriente en el terreno para medir con precisión la resistencia del sistema.
Esta medición no es una sugerencia, es una revisión obligatoria que el REBT exige realizar periódicamente. Piénsalo como la ITV de tu sistema de seguridad eléctrico; una prueba que garantiza que la resistencia a tierra se mantiene dentro de los valores seguros (lo ideal es por debajo de los 10 ohmios).
Un mantenimiento completo va más allá de medir un número. Implica una inspección visual de todas las conexiones, reapretar los bornes y comprobar el estado de las picas en busca de corrosión.
La mejor estrategia es un plan de mantenimiento preventivo. Realizar una medición certificada como mínimo una vez al año es una práctica excelente, sobre todo después de épocas de mucha lluvia o sequía.
Esto no solo te ayuda a cumplir con la normativa, sino que es clave para una buena gestión. Una puesta a tierra deficiente es una de las causas ocultas más habituales detrás de esos molestos disparos del diferencial. Si te interesa profundizar, en nuestro blog explicamos por qué salta el diferencial y cómo solucionarlo.
El mantenimiento de la puesta a tierra es una inversión mínima si la comparamos con el coste de un accidente o un cargador dañado. Es la tarea que asegura que ese guardián silencioso siga siempre alerta.
Resolvemos tus dudas sobre la puesta a tierra en cargadores EV
Para terminar, vamos a responder a algunas de las preguntas que más nos llegan de clientes cuando empiezan a planificar sus puntos de recarga.
¿Puedo aprovechar la toma de tierra de mi edificio?
La respuesta corta es que, por lo general, no es una buena idea sin un análisis técnico previo. La normativa, en concreto la ITC-BT-52, es muy estricta y busca proteger tanto a las personas como a los vehículos.
En la práctica, casi siempre que se instalan varios cargadores, lo más seguro y sensato es diseñar un sistema de puesta a tierra nuevo y exclusivo para la infraestructura de recarga. Así nos aseguramos de que todo cumple con la regulación.
¿Qué valor debe tener la resistencia de tierra?
Aquí la regla de oro es: cuanto más bajo, mejor. Aunque la normativa marca ciertos límites, en el sector consideramos que un valor por debajo de los 10 ohmios es una referencia de excelencia, sobre todo si se usan diferenciales de alta sensibilidad.
Este valor no es algo que se estime a ojo. Debe ser medido y certificado por un instalador cualificado.
Si la puesta a tierra es deficiente, ¿afecta al balanceo de carga?
No afecta directamente al software de load balancing, pero sí causa un problema indirecto que es un verdadero quebradero de cabeza: los diferenciales saltan sin motivo aparente.
Esto provoca que la recarga se interrumpa constantemente, frustrando a los usuarios y dando la sensación de que el sistema es poco fiable. Al final, un fallo en la base de la instalación acaba afectando a la experiencia de uso.
