El cuadro eléctrico de tu casa es el cerebro de toda la instalación. No es solo una caja con interruptores; es el centro de control que gestiona la energía de forma segura para que puedas usar tus electrodomésticos, cargar el móvil o encender las luces sin ningún riesgo. Su diseño no es arbitrario: está regulado por el Reglamento Electrotécnico para Baja Tensión (REBT), una normativa esencial en España que actúa como el código de circulación de la electricidad en tu hogar. Ignorarla no solo es ilegal, sino que pone en peligro tu seguridad y la de tu familia.
¿Por qué esta normativa es tan importante para ti?
Lejos de ser un mero trámite, la normativa del cuadro eléctrico en una vivienda tiene un propósito muy práctico. Cada componente está diseñado para protegerte a ti, a tus electrodomésticos y a tu hogar.
- Protege a las personas: La normativa exige instalar elementos como el interruptor diferencial. Este dispositivo es un guardián que corta la luz en milisegundos si detecta una fuga de corriente, evitando una descarga eléctrica peligrosa.
- Cuida tus electrodomésticos: Los interruptores magnetotérmicos actúan como fusibles modernos. Saltan si hay un cortocircuito o si conectas demasiados aparatos a un enchufe, impidiendo que los cables se sobrecalienten y se quemen.
- Prepara tu casa para el futuro: Un cuadro eléctrico que cumple la normativa está mejor preparado para futuras necesidades, como instalar un punto de recarga para tu vehículo eléctrico o añadir electrodomésticos de alto consumo, asegurando que la instalación soportará la nueva demanda.
- Es un requisito legal: Para dar de alta la luz, aumentar la potencia o legalizar una reforma, necesitas el Certificado de Instalación Eléctrica (el "boletín"). Y para obtenerlo, tu cuadro debe cumplir el REBT rigurosamente.
Entender estos conceptos es el primer paso para estar tranquilo. Ahora, vamos a ver qué hay dentro de esa caja y para qué sirve cada interruptor, explicado de forma sencilla.
Los componentes que protegen tu hogar, uno por uno
Para entender la normativa del cuadro eléctrico de una vivienda, primero hay que conocer a sus protagonistas. Piensa en cada interruptor como un guardián con una misión específica, trabajando en equipo para que la electricidad llegue a tu casa de forma segura.
El guardián principal: IGA
El Interruptor General Automático (IGA) es el portero de tu instalación. Su trabajo es asegurarse de que no pides a tu casa más energía de la que puede soportar. Si un día pones la lavadora, el horno y el aire acondicionado a la vez y la demanda de potencia se dispara, el IGA cortará la corriente para evitar que los cables se sobrecalienten, lo que podría dañar la instalación o provocar un incendio. Es tu primera línea de defensa.
El salvavidas: el Interruptor Diferencial
Si hay un componente vital para tu seguridad, es el Interruptor Diferencial (ID). Lo reconocerás por su pequeño botón de prueba (marcado con una "T"). Su misión es detectar fugas de corriente minúsculas, tan pequeñas que ningún otro interruptor notaría, y cortar el suministro en una fracción de segundo.
Una fuga ocurre cuando la corriente se desvía de su camino, por ejemplo, si tocas un electrodoméstico con un cable en mal estado. El diferencial detecta esa derivación y actúa al instante para evitar una electrocución. Es, literalmente, un salvavidas. Si salta a menudo, no lo ignores; te contamos las causas y soluciones en nuestro artículo sobre por qué salta el diferencial.
El defensor de tus electrodomésticos: el PCS
El Protector contra Sobretensiones (PCS) es el escudo que protege tus equipos electrónicos más delicados. Su única función es defender tu instalación de picos de tensión bruscos, como los que puede provocar un rayo durante una tormenta. Cuando el PCS detecta esa "ola" de energía anómala, la desvía a la toma de tierra antes de que llegue a tu televisor, ordenador o nevera y los dañe.

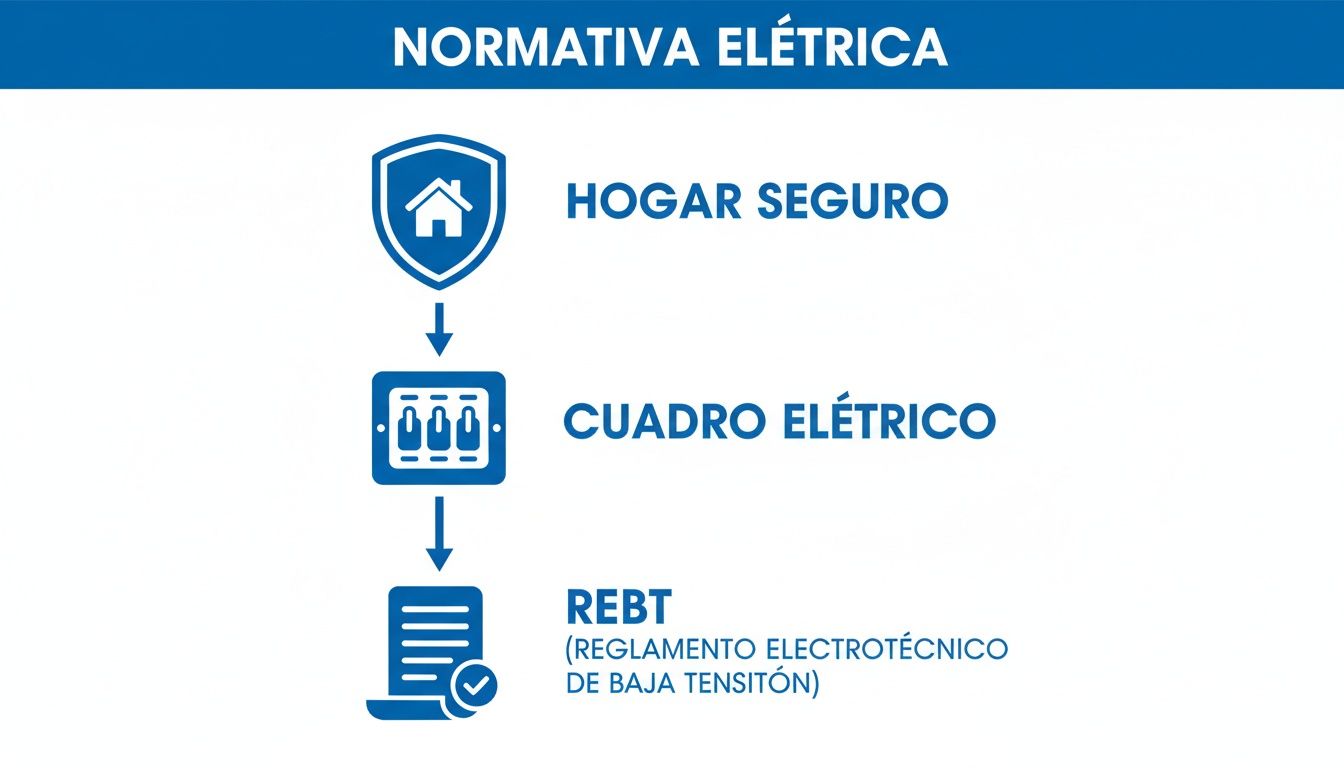

Este diagrama te ayudará a visualizar cómo cada componente, regulado por el REBT, forma un sistema de seguridad integral en tu hogar.
Los especialistas: los PIAs
Finalmente, están los Pequeños Interruptores Automáticos (PIAs). Estos interruptores, que verás en fila, son los especialistas. Actúan como fusibles modernos para cada circuito de la casa: uno para la iluminación, otro para los enchufes de la cocina, otro para la lavadora, etc.
Gracias a ellos, si hay un cortocircuito en una zona concreta (por ejemplo, en el enchufe de la tostadora), solo saltará el PIA de ese circuito, y el resto de la casa seguirá teniendo luz. Esto no solo es más cómodo, sino que ayuda a localizar el problema al instante.
Un dato clave: El REBT exige que un cuadro eléctrico moderno tenga, como mínimo, cinco circuitos independientes. Sin embargo, para 2026 se estima que casi el 80% de las viviendas de nueva construcción ya incluirán diferenciales de alta sensibilidad (30mA) y magnetotérmicos con calibres ajustados a su función: 16A para enchufes generales, 25A para horno y vitro, o 40A para la previsión de un punto de recarga de vehículo eléctrico.
¿Cuántos circuitos tiene que tener tu casa según el reglamento?
Si alguna vez te has preguntado por qué hay tantos interruptores en el cuadro, la respuesta es la seguridad. La normativa del cuadro eléctrico para vivienda en España exige repartir la energía en circuitos independientes. Así, si algo falla en uno, no te quedas completamente a oscuras y, más importante, se evita que un cable se sobrecargue.
La norma que dicta esto es la Instrucción Técnica Complementaria ITC-BT-25. Este documento establece dos niveles de electrificación para las viviendas, pensados para ajustarse al tamaño y al consumo de cada hogar.
Electrificación básica: la configuración estándar
Es el mínimo exigible para casi cualquier vivienda, pensada para una potencia contratada que no suele superar los 5,75 kW. Para este nivel, es obligatorio tener, como mínimo, cinco circuitos separados:
- C1 – Iluminación: Para todas las bombillas (protección de 10 amperios).
- C2 – Tomas de uso general y frigorífico: Para la mayoría de enchufes. Es vital que el frigorífico esté aquí para que no se apague si salta otro circuito (protección de 16 amperios).
- C3 – Cocina y horno: La vitrocerámica y el horno necesitan un circuito solo para ellos (protección de 25 amperios).
- C4 – Lavadora, lavavajillas y termo: Estos tres electrodomésticos se agrupan en un circuito protegido con 20 amperios.
- C5 – Enchufes de zonas húmedas: Alimenta los enchufes de cocina y baños (protección de 16 amperios).
La ITC-BT-25 es muy estricta. Para 2026, se prevé que el 70% de las nuevas construcciones ya implementen la electrificación elevada, superando los 5 circuitos básicos para gestionar toda la demanda de forma segura. Si quieres profundizar, puedes aprender más sobre los requisitos del REBT.
Electrificación elevada: para viviendas con más demanda
Si tu casa es grande, tienes climatización central o domótica, la electrificación básica se queda corta. La normativa prevé la electrificación elevada, diseñada para potencias de 9,2 kW o más.
Este nivel parte de los cinco circuitos básicos y añade otros para los grandes consumidores, como:
- C8 – Calefacción eléctrica.
- C9 – Aire acondicionado.
- C10 – Secadora.
- C11 – Domótica y seguridad.
- C12 – Circuitos adicionales, como la bomba de la piscina o un punto de recarga para vehículo eléctrico.
Entender esta lógica de circuitos es fundamental para saber si tu instalación no solo cumple la normativa, sino si está preparada para tu día a día y para el futuro.

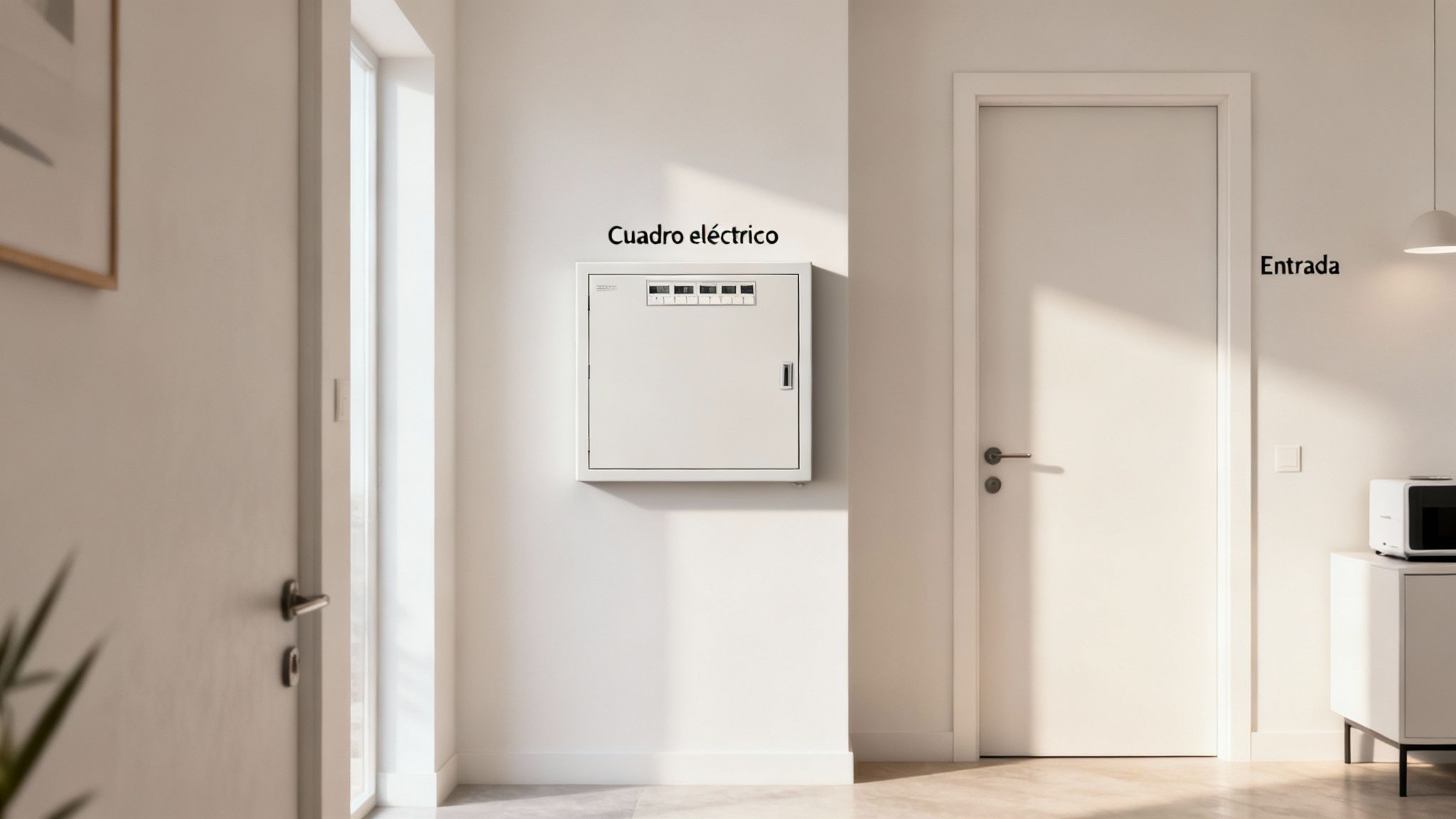

La ubicación correcta del cuadro eléctrico en tu hogar
No solo importa qué componentes lleva el cuadro; dónde lo instalas es igual de crucial para la seguridad y para cumplir la normativa del cuadro eléctrico en una vivienda. El REBT da reglas claras y lógicas, pensadas para que cualquiera pueda acceder a él en una emergencia.
Una ubicación incorrecta no es solo un fallo técnico, es un riesgo directo y puede ser motivo para que un inspector rechace la legalización de tu instalación, obligándote a rehacer parte del trabajo con el coste que eso supone.
Dónde sí se puede instalar el cuadro eléctrico
La normativa apela al sentido común. El cuadro tiene que ser accesible para cortar la corriente en segundos si algo va mal.
- Cerca de la entrada principal: Debe estar lo más pegado posible a la puerta. Si hay un incendio, no deberías tener que adentrarte en la casa para cortar la luz.
- A una altura cómoda: Debe instalarse entre 1,4 metros y 2 metros desde el suelo. Así, está al alcance de un adulto pero lejos de las manos de los niños.
Según el REBT, esta altura es obligatoria en el 100% de las nuevas construcciones y reformas integrales. Esta regla, que afecta a más de 500.000 viviendas anuales en España, busca maximizar la seguridad. Si quieres profundizar, puedes consultar la normativa de instalación.
Zonas prohibidas para la instalación
Tan importante es saber dónde ponerlo como dónde está prohibido, evitando la peligrosa combinación de electricidad con humedad o calor.
- Baños y aseos: La humedad es veneno para la electricidad.
- Dormitorios: Se evita para no tener que soportar los pequeños zumbidos y mantener las zonas de descanso libres de elementos técnicos.
- Cocinas (con matices): Está prohibido colocarlo encima de la vitrocerámica, el fregadero o cualquier zona donde le pueda caer agua o grasa.
- Armarios o escondites: Debe estar siempre a la vista y sin trastos delante.

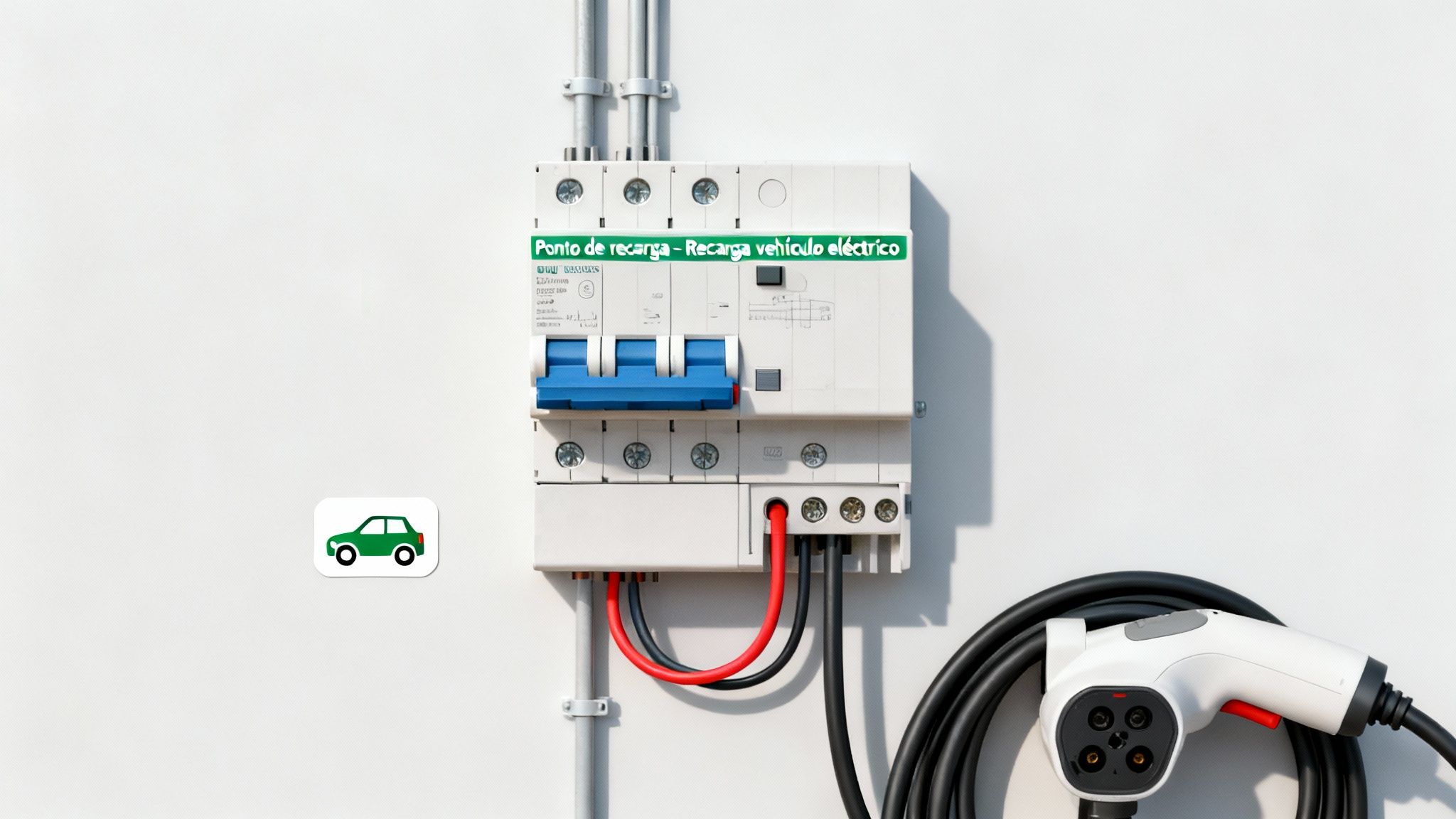

Adapta tu cuadro eléctrico para la llegada del coche eléctrico
Dar el salto al vehículo eléctrico es una decisión fantástica, pero antes hay que pensar en cómo vas a "repostar" en casa. No basta con un enchufe cualquiera; para cargar tu coche de forma segura y eficiente, la normativa del cuadro eléctrico de tu vivienda es clara.
La clave es la Instrucción Técnica Complementaria ITC-BT-52 del REBT: el punto de recarga necesita su propio circuito independiente y de uso exclusivo desde el cuadro general.
Un circuito exclusivo para tu coche: ¿por qué es tan importante?
Un cargador de coche es un consumidor de energía muy exigente y constante. Conectarlo a un circuito ya existente garantizaría una sobrecarga.
Para proteger este nuevo circuito, la normativa exige instalar dos elementos de seguridad dedicados:
- Un interruptor magnetotérmico (PIA): Protege de cortocircuitos y sobrecargas.
- Un interruptor diferencial (ID): Debe ser de Clase A como mínimo, preparado para detectar las fugas de corriente continua que a veces se producen al cargar un coche.
La potencia contratada y el baile de los kilovatios
Añadir un circuito para el coche suele revelar que la potencia contratada puede quedarse corta. Intentar cargar el coche a 7,4 kW mientras usas el horno es una receta para que salte el interruptor general.
La solución son los cargadores inteligentes con balanceo dinámico de carga. Este sistema mide en tiempo real el consumo total de la vivienda y ajusta la potencia que le llega al coche para no superar el límite contratado. Así evitas cortes de luz y, en muchos casos, te ahorras tener que subir la potencia contratada. Si quieres saber más, echa un vistazo a este truco para aumentar la potencia eléctrica de manera inteligente.
No te olvides del papeleo: la legalización es clave
La instalación de un punto de recarga debe realizarla un instalador electricista autorizado. Al finalizar, emitirá un nuevo Certificado de Instalación Eléctrica (CIE), el "boletín", garantizando que todo se ha hecho conforme a la normativa. Es la tranquilidad de cargar cada noche de forma eficiente y sin sustos.
El boletín eléctrico: el DNI de tu instalación
El Certificado de Instalación Eléctrica (CIE), o boletín eléctrico, es el DNI de tu instalación. Este documento oficial prueba que todo, desde el cuadro hasta el último enchufe, cumple con la normativa del cuadro eléctrico para vivienda.
Debe ser emitido y firmado por un instalador electricista autorizado tras una inspección a fondo. Es tu garantía de que un profesional ha confirmado que tu sistema es seguro.
¿En qué situaciones es imprescindible el boletín?
Lo necesitarás en momentos muy específicos:
- Al dar de alta la luz por primera vez.
- Si quieres aumentar la potencia contratada.
- Después de una reforma importante, como añadir un circuito nuevo para un punto de recarga.
- Al cambiar de instalación monofásica a trifásica.
El boletín eléctrico es la ITV de tu instalación. Demuestra que todo funciona como debe y que tu hogar cumple la legalidad para estar protegido.
Más que un simple papel, tu garantía de seguridad
El CIE no es un trámite molesto, sino un sistema de control que nos protege a todos, asegurando que cada vivienda cumple los requisitos del REBT. Si estás pensando en poner un cargador para tu coche, es crucial elegir a los profesionales correctos. Aprende a identificarlos en nuestra guía sobre cómo encontrar un instalador de punto de recarga para coche eléctrico.
Resolvemos tus dudas sobre la normativa del cuadro eléctrico
Para terminar, respondemos a las preguntas más habituales sobre la normativa del cuadro eléctrico.
¿Con qué frecuencia hay que revisar el cuadro eléctrico?
Aunque la normativa no obliga a una inspección periódica en viviendas, el sentido común recomienda una revisión profesional cada 10 años. Si tu instalación tiene más de 20 años, esa revisión es casi imprescindible. Es obligatorio un nuevo boletín si haces cambios importantes, como instalar un punto de recarga.
¿Puedo instalar yo mismo un nuevo magnetotérmico en el cuadro?
No. Cualquier cambio en el cuadro debe hacerlo un instalador electricista autorizado. No es solo por legalidad, sino por pura seguridad. Manipular estos elementos sin formación es peligroso y podría anular tu seguro de hogar en caso de incidente.
¿Qué pasa si el interruptor diferencial salta constantemente?
Si el diferencial salta a menudo, es una buena señal: está funcionando. Te avisa de que hay una fuga de corriente en la instalación o en un electrodoméstico. Nunca lo ignores. Es un aviso de un riesgo real de electrocución. Llama a un profesional para que encuentre y solucione el problema.
¿En qué se diferencian el IGA y el antiguo ICP?
El ICP (Interruptor de Control de Potencia) era el dispositivo que la compañía eléctrica usaba para cortar la luz si te pasabas de la potencia contratada. Con los nuevos contadores inteligentes, esta función es digital y el ICP físico ha desaparecido.
El IGA (Interruptor General Automático) es tuyo, está en tu cuadro, y su misión es proteger toda tu instalación contra sobrecargas o cortocircuitos que podrían provocar un incendio. El IGA es un elemento de seguridad para tu hogar, no una herramienta de control para la eléctrica.
