Cuando hablamos de la instalación eléctrica de una vivienda, hay un documento que es la biblia para cualquier profesional: el Reglamento Electrotécnico de Baja Tensión (REBT). Es este reglamento el que marca las reglas del juego, estableciendo desde los componentes de seguridad mínimos hasta cómo deben instalarse y qué circuitos independientes son obligatorios. El objetivo es simple: proteger a las personas y a los aparatos eléctricos, garantizando que todo funcione de forma segura.
El corazón eléctrico de tu hogar y su manual de instrucciones
Imagina que el cuadro eléctrico es el cerebro y el corazón de tu casa. No es una simple "caja de plomos", sino el centro de operaciones desde donde se distribuye la energía de forma segura y se protege tanto a tu familia como a tus equipos. Que funcione correctamente es la primera y más importante barrera contra accidentes eléctricos graves.
Y para que este corazón lata sin problemas, tenemos su manual de instrucciones: el Reglamento Electrotécnico de Baja Tensión (REBT). Cumplir con la cuadro electrico vivienda normativa que se detalla en él no es solo una cuestión de papeleo, sino la medida más crucial para mantener a raya los peligros.
Por qué la normativa es vital para tu seguridad
Una instalación que se salta estas directrices puede traer consecuencias nefastas. Los riesgos de tener un cuadro eléctrico anticuado o mal configurado son muy reales:
- Incendios: Una sobrecarga o un cortocircuito en una instalación sin la protección adecuada puede hacer que los cables se pongan al rojo vivo y provoquen un incendio.
- Electrocuciones: Si el interruptor diferencial no funciona (o directamente no existe), desaparece la protección más importante contra una descarga eléctrica accidental.
- Averías costosas: Las subidas de tensión pueden freír para siempre electrodomésticos y aparatos electrónicos delicados, lo que se traduce en un gasto con el que nadie cuenta.
Un cuadro eléctrico bien diseñado y que cumple la normativa es el cimiento de un hogar seguro. No solo evita accidentes, sino que también garantiza que la energía se reparta de forma eficiente y prepara tu casa para el futuro, como la instalación de cargadores para coches eléctricos.
En definitiva, entender y aplicar la normativa no es una opción, sino una necesidad. Una instalación bien hecha, y certificada por un instalador autorizado, es la base de una casa segura, eficiente y lista para adaptarse a los nuevos tiempos.
Entendiendo el reglamento electrotécnico de baja tensión (REBT)
Toda instalación eléctrica en España tiene una especie de "libro de cabecera" que dicta cómo deben hacerse las cosas para que sean seguras. Hablamos del Reglamento Electrotécnico de Baja Tensión (REBT). No es solo un manual para técnicos; es la guía que asegura que la corriente llega a tu casa sin peligros, protegiendo tanto a las personas como a tus aparatos.
Lejos de ser un documento que coge polvo en una estantería, el REBT se va actualizando. Tiene que adaptarse a los nuevos tiempos y tecnologías. Por ejemplo, las últimas revisiones ya meten mano en temas tan actuales como la eficiencia energética, la domótica o algo que vemos cada día más: los puntos de recarga para vehículos eléctricos.
Los principios que dicta el REBT para tu cuadro eléctrico
El REBT no se anda con rodeos y exige que cualquier cuadro eléctrico cumpla tres mandamientos básicos. Imagina que el cuadro no es una caja llena de cables, sino más bien el cerebro y el corazón de la instalación eléctrica de tu casa, siempre alerta para actuar al mínimo problema.
- Seguridad ante todo: Su trabajo principal es protegerte. Evita que te lleves un calambrazo (contactos directos e indirectos) y corta el suministro si hay un cortocircuito o una sobrecarga que podría acabar en un incendio.
- Fiabilidad a largo plazo: Los componentes que se instalan deben ser de calidad y estar bien montados para que todo funcione como un reloj durante años, sin sustos ni averías a deshoras.
- Consumo eficiente: El diseño del cuadro debe ser lógico, distribuyendo la energía por circuitos de forma ordenada para que no se malgaste y todo funcione como debe.
Piensa en el cuadro eléctrico como el guardián silencioso de tu hogar. Su misión, dictada por el REBT, es cortar la luz de forma automática en cuanto detecta la más mínima anomalía, protegiendo a tu familia y tus bienes antes de que un pequeño fallo se convierta en un gran problema.
Hoy en día, el cuadro eléctrico en las viviendas se rige por la versión actualizada del Reglamento Electrotécnico de Baja Tensión (REBT), que de cara a 2026 endurece los requisitos para asegurar instalaciones más seguras y eficientes. Aunque no es obligatorio en todas las viviendas, su instalación es más que recomendable para protegerte de sobretensiones y otros fallos eléctricos, que pueden dañar desde la tele hasta la nevera. Si quieres profundizar, puedes consultar más detalles sobre los requisitos del cuadro eléctrico y entender mejor cómo te protege.
En definitiva, entender qué es el REBT es clave. No son normas puestas al azar, sino un manual de buenas prácticas pensado para que la electricidad, que tanto usamos en el día a día, sea siempre una ayuda y nunca un peligro. Es la referencia que cualquier electricista profesional debe seguir al pie de la letra para cualquier revisión, reforma o nueva instalación en tu casa.
Los componentes obligatorios de tu cuadro eléctrico
Para cumplir con la normativa de cuadros eléctricos en viviendas, tu instalación debe contar con una serie de "guardianes" que la protegen día y noche. No son simples interruptores; cada uno tiene una misión muy concreta y vital para tu seguridad. Entender qué hace cada uno es el primer paso para saber si tu cuadro está al día.

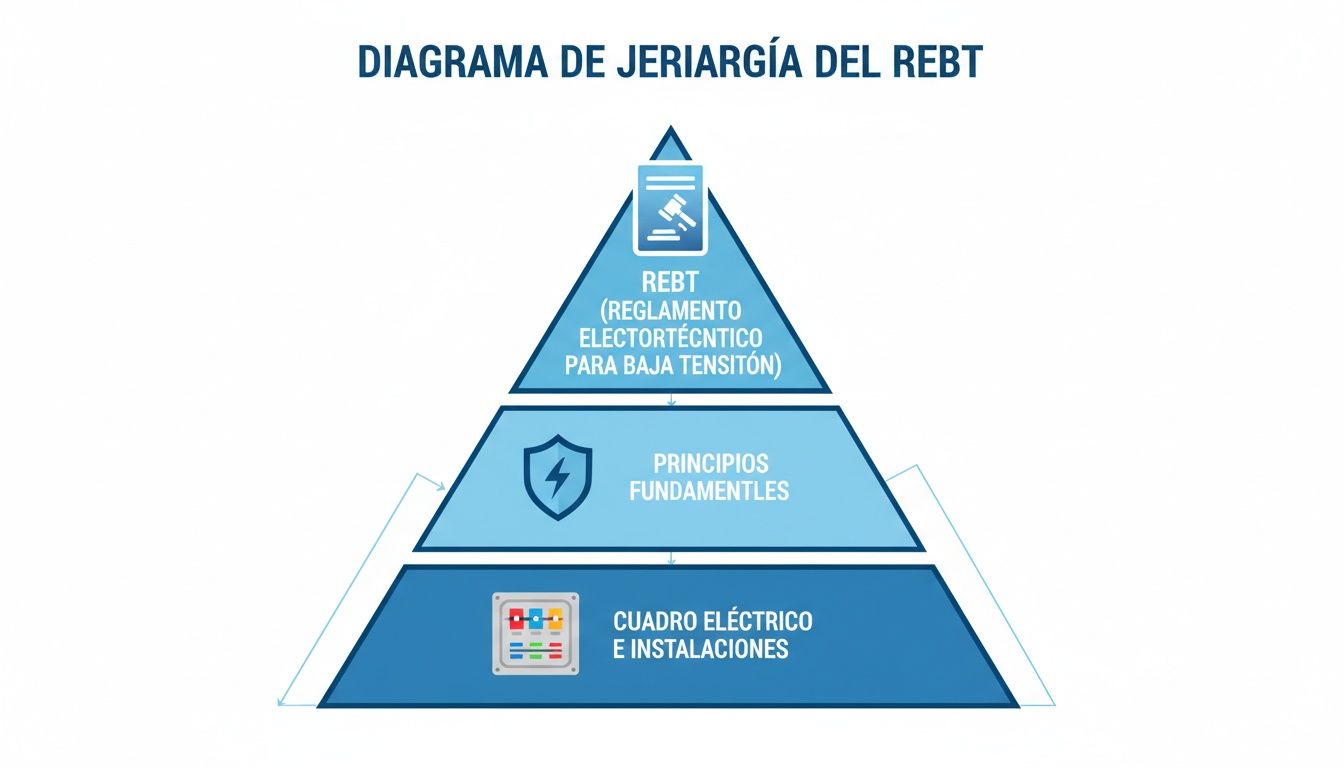

El Reglamento Electrotécnico para Baja Tensión (REBT) organiza todo esto de forma jerárquica. Es la ley que establece los principios básicos de seguridad, y el cuadro eléctrico es la aplicación práctica de esas reglas en tu casa.
Como ves, el reglamento es la base. De ahí salen unos principios de seguridad que se traducen, directamente, en los interruptores que tienes en el cuadro de la entrada.
Los guardianes de tu instalación
Aunque los nombres técnicos puedan asustar un poco, sus funciones son bastante fáciles de pillar si los imaginamos como un equipo de seguridad.
-
Interruptor General Automático (IGA): Este es el jefe de seguridad de toda tu casa. Su trabajo es sencillo: asegurarse de que no entre más potencia de la que tus cables pueden aguantar. Si hay un cortocircuito gordo o enchufas demasiadas cosas a la vez en toda la casa, el IGA corta la luz de raíz para evitar un desastre.
-
Interruptor Diferencial (ID): Este es el ángel de la guarda del equipo. Su única obsesión es proteger a las personas. Está todo el rato midiendo si hay fugas de corriente. Si detecta la más mínima desviación (por ejemplo, al tocar un electrodoméstico con un cable suelto), corta la corriente en milisegundos. Te salva, literalmente, de un calambrazo peligroso.
-
Pequeños Interruptores Automáticos (PIAs): Estos son los guardaespaldas de cada circuito. Cada PIA vigila una parte concreta de la casa: las luces de las habitaciones, los enchufes del salón, la cocina… Si conectas demasiados aparatos en un mismo enchufe y hay una sobrecarga, saltará solo el PIA de esa zona, pero el resto de la casa seguirá funcionando.
Hace años, el primer interruptor que veías era el Interruptor de Control de Potencia o ICP, que era el "chivato" de la compañía eléctrica para que no gastaras más de lo contratado. Ahora, con los contadores digitales, esa función ya viene integrada. Aun así, puedes aprender más sobre el papel histórico del interruptor de control de potencia para entender cómo han cambiado las cosas.
Un apunte clave para tu seguridad: El Interruptor Diferencial (ID) debe tener una sensibilidad de 30 miliamperios (30 mA). Esa cifra no es un capricho. Es la máxima corriente que una persona puede soportar sin sufrir daños graves. Un diferencial con una sensibilidad mayor no te protegería a tiempo.
Para que no te líes al mirar tu cuadro, aquí tienes una tabla que resume quién es quién.
Componentes clave del cuadro eléctrico y su función
Una guía para identificar cada interruptor de tu cuadro eléctrico y entender qué protege exactamente dentro de tu vivienda.
| Componente (Acrónimo) | Función principal explicada | ¿Qué protege? | Ejemplo práctico de actuación |
|---|---|---|---|
| IGA | El portero que controla el acceso general de la energía. | Toda la instalación de la vivienda. | Si un cortocircuito grave afecta a varios circuitos a la vez, el IGA corta el suministro general. |
| ID | El salvavidas que detecta fugas y evita descargas. | A las personas. | Si un cable de la lavadora está pelado y toca la carcasa metálica, el ID salta al instante para que no te electrocutes. |
| PIAs | Los guardaespaldas asignados a cada circuito individual. | Los cables y aparatos de cada circuito. | Si enchufas el microondas y la tostadora en la misma línea y superas la potencia de ese circuito, saltará su PIA. |
Como ves, cada interruptor tiene un porqué. No están de adorno: son un equipo coordinado que trabaja para que la electricidad en tu casa sea segura y fiable.
¿Por qué son tan importantes los circuitos independientes en casa?
Piénsalo por un momento. ¿Qué pasaría si toda la electricidad de tu casa dependiera de un solo cable maestro? Un pequeño fallo en la tostadora no solo te dejaría sin desayuno, sino que apagaría las luces, el ordenador y hasta la nevera. Toda la vivienda se quedaría a oscuras por un problema minúsculo.
Para evitar este caos, la normativa sobre cuadros eléctricos en viviendas obliga a dividir la instalación en varios "carriles" eléctricos, es decir, en circuitos independientes. Esta no es una simple cuestión de orden, sino una de las medidas de seguridad y funcionalidad más importantes de cualquier instalación moderna. Gracias a esta separación, un problema en un circuito se queda ahí, totalmente aislado, sin afectar al resto de la casa.
Aislar averías y gestionar mejor la energía
La gran ventaja de esta organización es el control. Si un electrodoméstico tiene un cortocircuito, solo saltará el interruptor automático (el PIA) que protege esa línea en concreto. Esto te permite saber al instante dónde está el fallo sin que el resto de la casa se quede sin luz. Por ejemplo, si el microondas decide fallar, las luces del salón y los enchufes de las habitaciones seguirán funcionando como si nada.
Esta sectorización no solo es práctica para encontrar averías, sino que es vital para la seguridad. Hay electrodomésticos, como el horno, la vitrocerámica o la lavadora, que son auténticos "devoradores" de energía.
Asignarles un circuito exclusivo es como darles su propio carril en una autopista. Así se evita que generen "atascos" —es decir, sobrecargas— que podrían recalentar los cables y provocar un incendio si compartieran línea con aparatos más pequeños.
Para asegurar que todo funcione de forma segura, la normativa establece una configuración mínima que toda vivienda debe cumplir.
La configuración mínima que exige el reglamento
Para lo que se considera una electrificación básica, el Reglamento Electrotécnico de Baja Tensión (REBT) marca la necesidad de tener, como mínimo, cinco circuitos independientes. Cada uno de ellos, por supuesto, debe estar protegido por su propio PIA.
La distribución es la siguiente:
- C1 (Iluminación): Destinado a todos los puntos de luz de la vivienda.
- C2 (Enchufes de uso general y frigorífico): Da servicio a las tomas de corriente de salones, dormitorios y pasillos.
- C3 (Cocina y horno): Un circuito más robusto, pensado para los aparatos que más consumen en la cocina.
- C4 (Lavadora, lavavajillas y termo): Protege específicamente los grandes electrodomésticos que suelen estar en zonas de aguas.
- C5 (Zonas húmedas): Para los enchufes de los cuartos de baño y las tomas auxiliares de la cocina.
Ojo, esta es la estructura de partida. En viviendas que superan los 160 m² o que tienen necesidades extra (aire acondicionado, secadora, sistemas de domótica…), es obligatorio añadir más circuitos para gestionar la demanda de forma segura.
Además, esta arquitectura modular es una inversión de futuro. Permite añadir nuevos consumos, como un punto de recarga para tu coche eléctrico, sin tener que rehacer toda la instalación. Por cierto, si notas que un interruptor salta con frecuencia, es una señal de alerta clara. En nuestra guía sobre por qué salta el diferencial te explicamos cómo puedes identificar las posibles causas.
¿Cuándo toca sí o sí renovar el cuadro eléctrico?
Muchos pensamos que si el cuadro de la luz funciona y no salta, no hay por qué tocarlo. Pero la realidad es que el tiempo pasa factura a las instalaciones eléctricas, y lo que hace décadas era seguro, hoy puede ser una bomba de relojería silenciosa. La normativa sobre cuadros eléctricos en viviendas no te obliga a cambiarlo cada X años, pero sí que marca unas líneas rojas muy claras.
Pasar por alto estas señales no es solo arriesgarse a una sanción; es poner en juego la seguridad de tu casa y de los tuyos. Una instalación antigua es menos eficiente, mucho menos segura y, desde luego, no está preparada para las necesidades de hoy, como la aerotermia o la carga de un coche eléctrico.
Situaciones que te obligan a una renovación inmediata
Esto no va de opiniones, va de reglamento. Si te ves en uno de los siguientes casos, la ley exige que actualices tu cuadro eléctrico para que cumpla con el REBT actual. No hay más vuelta de hoja.
-
Reformas integrales de la vivienda. Si te metes en una obra de las gordas, de esas que cambian tabiques o el uso de las habitaciones, la normativa te obliga a poner al día toda la instalación eléctrica. Y eso, por supuesto, incluye el cuadro.
-
Aumento de la potencia contratada. ¿Vas a poner un aire acondicionado centralizado o instalar un punto de recarga para tu coche eléctrico? Necesitarás más potencia. Este cambio exige que un instalador autorizado revise todo y, casi con toda seguridad, actualice el cuadro para que aguante el nuevo tirón sin peligro.
-
Viviendas con más de 25 años sin tocar. Aunque la ley no te obliga a cambiarlo si no haces nada, es una recomendación de seguridad de primer nivel. Los materiales se degradan con el tiempo, el plástico se vuelve quebradizo y las protecciones de antes son, sencillamente, insuficientes.
La lista de señales que delatan a un cuadro obsoleto
Más allá de lo que dice la ley, hay pistas evidentes que te gritan que tu cuadro se ha quedado en el siglo pasado. Si ves algo de esto en el tuyo, es momento de empezar a pensar seriamente en un cambio:
-
Fusibles de cerámica. Los famosos "plomos" son una pieza de museo muy peligrosa. No tienen nada que ver con la protección rápida y eficaz de los interruptores automáticos de ahora.
-
No hay Interruptor Diferencial (ID). Este es el ángel de la guarda de tu instalación, el que te salva de un calambrazo mortal. Si tu cuadro no lo tiene, vives en una situación de riesgo constante.
-
Cables de tela o con mal aspecto. El aislante de los cables antiguos se reseca y se agrieta, lo que multiplica el riesgo de cortocircuitos e incendios.
-
Interruptores que se calientan o huelen a quemado. Esto es una señal de emergencia. Significa que algo está fallando, ya sea por una sobrecarga o una mala conexión. ¡Actúa ya!
Un cuadro eléctrico moderno no solo te da tranquilidad, también te ayuda a ahorrar. En un hogar que gasta una media de 990 € al año en luz, tener un cuadro eficiente evita pérdidas tontas, como ese 6,6% de energía que se va en el consumo fantasma o standby. De hecho, se espera que la normativa de cara a 2026 incentive la instalación de cuadros con protecciones por zonas, algo que previene hasta el 80% de los riesgos eléctricos. Si quieres entender mejor el impacto, puedes aprender más sobre el consumo energético en los hogares españoles y ver por qué cada detalle cuenta.
Cuando termines la actualización, el instalador te entregará el nuevo Boletín Eléctrico (CIE). Este es el documento oficial que certifica que tu instalación es segura y cumple con toda la normativa vigente. Es tu garantía.
El futuro del cuadro eléctrico: domótica y vehículos eléctricos
El cuadro eléctrico de toda la vida, esa caja que casi pasa desapercibida en la entrada de casa, está viviendo una auténtica revolución. Ya no es solo un panel con interruptores que subimos y bajamos; se está transformando en el verdadero cerebro energético del hogar, sobre todo con el auge de la domótica y los coches eléctricos.
La propia normativa del cuadro eléctrico de vivienda ya está recogiendo este cambio. Un ejemplo clarísimo es la Instrucción Técnica Complementaria ITC-BT-52 del REBT, que se centra exclusivamente en cómo deben ser las instalaciones para los puntos de recarga de vehículos eléctricos.

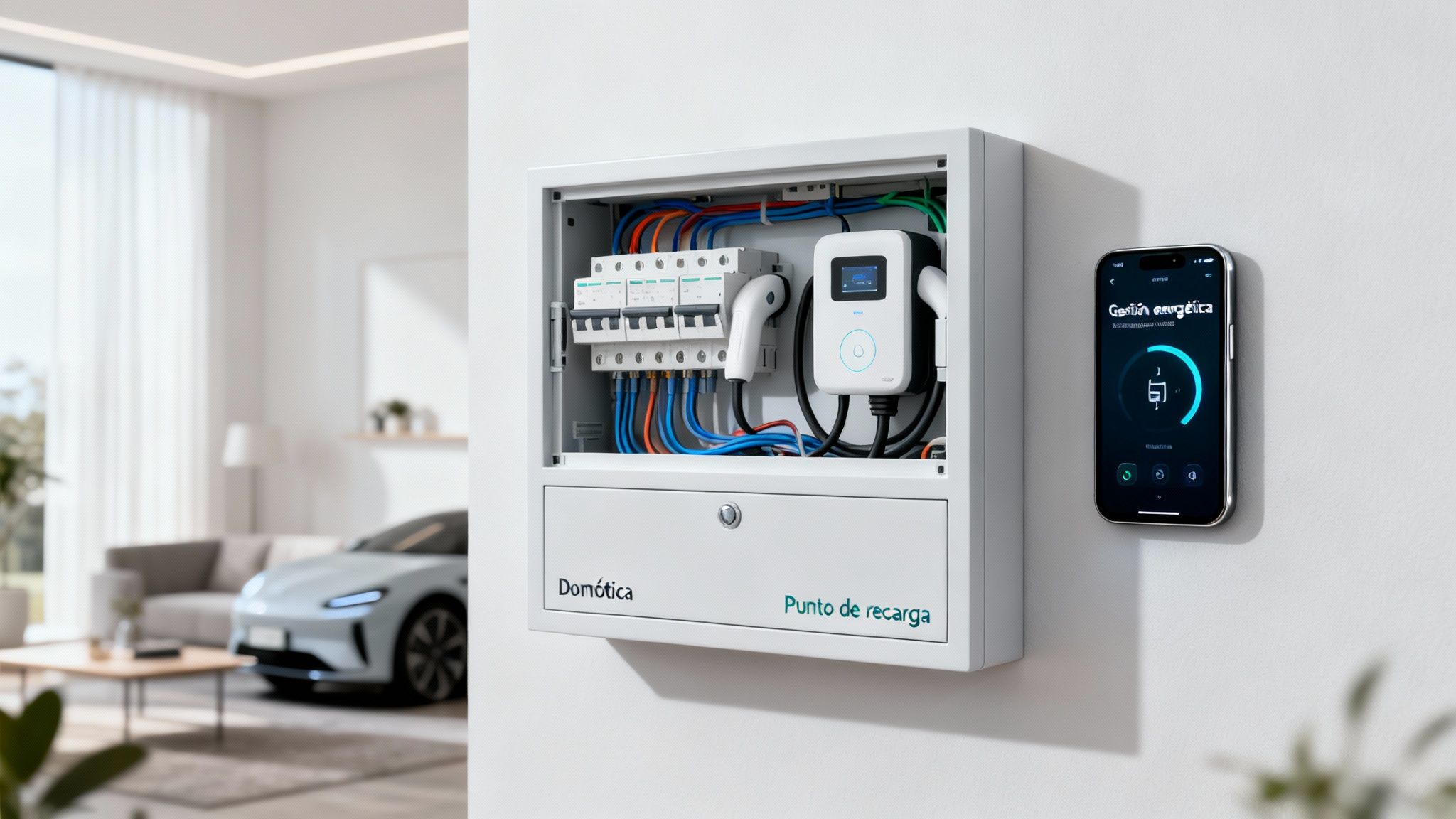

La integración con la recarga del vehículo eléctrico
La norma no deja lugar a dudas: cada punto de recarga debe tener su propio circuito, totalmente independiente. Esto quiere decir que debe salir directamente del cuadro principal, con su propio interruptor automático y su diferencial. Se acabó eso de enchufar el coche al primer enchufe que pillemos.
Pero un cuadro moderno va mucho más allá. Ahora se preparan para integrar sistemas de gestión de carga inteligente, también conocidos como load balancing. Esta tecnología es una maravilla: mide en tiempo real cuánto está consumiendo toda la casa y regula la potencia que le llega al coche para no pasarse nunca de la potencia contratada. Así evitamos el clásico "salto de plomos". Si te interesa este tema, puedes descubrir un truco para aumentar la potencia eléctrica sin tener que llamar a la compañía.
Invertir en un cuadro eléctrico preparado para el futuro no es solo cumplir una normativa. Es preparar tu casa para que sea más eficiente, más sostenible y esté conectada. Es, en definitiva, la base de una vivienda inteligente.
El papel de la domótica en la gestión de la energía
La conexión con la domótica es el siguiente paso lógico en esta evolución. Un cuadro eléctrico inteligente te abre un mundo de posibilidades:
- Monitorizar consumos: Puedes ver desde el móvil qué electrodoméstico está disparando la factura en cada momento.
- Programar cargas: ¿Por qué no poner la lavadora o cargar el coche en las horas valle, cuando la luz es más barata? Con un cuadro conectado, es automático.
- Recibir alertas: Si salta un interruptor, recibes una notificación al instante en tu teléfono, para que puedas actuar rápido aunque no estés en casa.
En resumen, el cuadro eléctrico está dejando de ser un elemento pasivo para convertirse en el cerebro que optimiza tu consumo, vela por tu seguridad y te abre las puertas a un hogar más cómodo y, sobre todo, más económico.
Resolvemos tus dudas sobre la normativa del cuadro eléctrico
Para terminar, vamos a abordar esas preguntas que casi todo el mundo se hace sobre la normativa de los cuadros eléctricos en casa. Hemos preparado respuestas claras y directas para que sepas exactamente a qué atenerte y puedas tomar las mejores decisiones para la seguridad de tu hogar.
¿Con qué frecuencia hay que revisar el cuadro eléctrico?
Aquí hay un matiz importante. La normativa no te obliga a pasar una revisión periódica en tu vivienda particular, como sí ocurre en comunidades de vecinos o locales comerciales. Sin embargo, el sentido común y la experiencia nos dicen otra cosa.
Los profesionales recomendamos echarle un vistazo a fondo cada 10 años. Piensa que es el corazón de tu instalación. Si tu casa tiene más de 25 años y ese cuadro nunca ha sido revisado por un experto, no esperes más. Es crucial asegurarse de que las protecciones siguen funcionando como el primer día.
¿Puedo cambiar yo mismo un automático del cuadro?
La respuesta es un no rotundo. Manipular el cuadro eléctrico sin ser un instalador electricista autorizado no solo es ilegal, sino que te juegas la vida. Es así de simple.
Cualquier cambio, por pequeño que te parezca, debe hacerlo un profesional. Solo un técnico cualificado puede garantizar y certificar que la instalación sigue cumpliendo con el Reglamento Electrotécnico de Baja Tensión (REBT). No es un tema para aficionados.
¿Qué hago si salta el diferencial y no hay manera de subirlo?
Si el interruptor diferencial salta y se niega a quedarse arriba, tienes una fuga de corriente en alguna parte de la casa. No insistas, porque está haciendo su trabajo: protegerte.
Lo que debes hacer es bajar todos los interruptores pequeños (los PIAs). Después, intenta subir de nuevo el diferencial. Si esta vez se queda en su sitio, ve subiendo los PIAs uno por uno, despacio. El que haga saltar de nuevo el diferencial te estará chivando en qué circuito está el problema (enchufes de la cocina, luces del baño, etc.). Si aun así no lo localizas, llama a un electricista.
