El montaje de un cuadro eléctrico para cargadores de vehículos eléctricos no es simplemente instalar una caja con interruptores. Es el corazón de toda la infraestructura, el centro de control que distribuye la energía de forma segura, protege a usuarios y vehículos, y garantiza un funcionamiento impecable. Para cualquier empresa, este componente es la piedra angular de una instalación de puntos de recarga para empresas fiable y rentable.
¿Por qué el cuadro eléctrico es el cerebro de su infraestructura de recarga?
Piense en su red de cargadores como un sistema nervioso: el cuadro eléctrico es el cerebro. Su función va mucho más allá de distribuir energía. Es el centro neurálgico que define el rendimiento, la seguridad y, muy importante, la capacidad de crecimiento de su inversión.
Un montaje de cuadro eléctrico deficiente es una receta para el desastre, con problemas que van desde una simple molestia a un fallo total. Ejemplo práctico: un hotel dimensiona mal su cuadro eléctrico. Durante una noche de alta ocupación, varios huéspedes conectan sus coches a la vez. El resultado es un apagón general que afecta no solo a los cargadores, sino a todo el edificio, arruinando la experiencia del cliente. En un parking público, un fallo en las protecciones podría dañar un cargador o, peor aún, el vehículo de un cliente.
El coste real de una mala planificación
La planificación es la fase donde se evitan los errores más caros. Si no se piensa en el futuro, una instalación se queda obsoleta rápidamente. Cuando quiera añadir más cargadores, se verá obligado a rehacer gran parte del trabajo, duplicando costes y dejando la zona de carga inoperativa de nuevo. Ignorar la normativa puede acarrear sanciones o la obligación de modificar toda la instalación para poder legalizarla.
Un montaje profesional no solo cumple con la normativa vigente, como la ITC-BT-52, sino que construye los cimientos para una operativa de recarga rentable y sin sobresaltos. Es la diferencia entre un servicio fiable y una fuente constante de problemas.
Los pilares de una instalación profesional
Una instalación de calidad tiene en cuenta todos los factores para garantizar que el sistema funcione a la perfección hoy y en el futuro:
- Gestión de la energía: Asegura que la potencia se distribuye de forma inteligente, sin sobrecargar la red principal del edificio.
- Seguridad integral: Incorpora protecciones específicas contra sobretensiones, cortocircuitos y contactos indirectos, protegiendo a usuarios y equipos.
- Visión de futuro: Se diseña con margen de crecimiento, permitiendo añadir nuevos cargadores sin tener que empezar de cero.
- Integración inteligente: Se prepara para conectarse sin problemas con sistemas de gestión de carga (CPMS), algo fundamental para operar y monetizar los puntos de recarga.
Esta guía está pensada para desmitificar el proceso y mostrar cómo un diseño y montaje bien ejecutados son cruciales para el éxito, ya sea para una flota de vehículos corporativa o un parking con alta rotación.
Diseño y dimensionado del cuadro eléctrico para cargadores VE
Antes de tocar un solo cable, hay una fase que lo decide todo: el diseño y dimensionado. Aquí es donde se define si el proyecto será un éxito o un quebradero de cabeza. Un mal cálculo en este punto no solo dispara los costes, sino que puede limitar el crecimiento de su negocio y generar problemas recurrentes.
Aunque parezca mentira, el montaje del cuadro eléctrico no empieza atornillando componentes, sino con un análisis detallado sobre el papel. Lo primero es siempre un estudio de la potencia disponible. No basta con saber cuántos kilovatios tiene contratados. La clave es entender cómo se usa esa energía durante el día: ¿hay picos de consumo a ciertas horas? ¿Qué potencia real queda libre para los cargadores sin poner en riesgo el resto de la instalación?
El análisis de potencia y la visión de futuro
Pongamos un caso real. Unas oficinas deciden instalar diez cargadores de 7,4 kW, lo que suma una demanda potencial de 74 kW. Si se lanzan a instalar sin más, es probable que a las 9 de la mañana, cuando todos los empleados llegan y enchufan su coche, el interruptor general salte y deje a toda la oficina sin luz.
Para evitar esto, un dimensionado correcto debe valorar:
- El consumo real: Se mide la curva de carga del edificio para identificar los picos y valles de consumo.
- La demanda futura: No planifique para hoy. Piense en los cargadores que necesitará en 2026 y más allá. La escalabilidad desde el inicio le ahorrará rehacer la instalación entera.
- La simultaneidad: ¿Cuántos coches cargarán a la vez? No es lo mismo un parking público de alta rotación que las oficinas de una empresa donde todos conectan su vehículo a la misma hora.
La solución inteligente: el balanceo de cargas
Aquí es donde entra la tecnología. El balanceo de cargas dinámico (o load balancing) actúa como un controlador aéreo para su electricidad. En lugar de asignar una potencia fija a cada cargador, la reparte de forma inteligente según la energía disponible en el edificio y los coches que estén conectados.
Un ejemplo práctico para entenderlo: Un hotel dispone de 50 kW para la recarga y quiere instalar 10 cargadores. Sin un sistema de balanceo, solo podría instalar 7 cargadores de 7 kW para no superar el límite. Con el balanceo, puede instalar los 10 sin problema. El sistema repartirá esos 50 kW disponibles entre los vehículos que lo necesiten en cada momento, asegurando que nunca se supere la potencia máxima contratada.
Esta tecnología es fundamental para maximizar la infraestructura existente y evitar el coste y las obras de una ampliación de la acometida eléctrica. Además, se integra perfectamente con cualquier software de gestión de puntos de recarga (CPMS), dándole un control absoluto.
¿Cuadro dedicado o integrado en el existente?
Es una de las grandes decisiones del diseño. ¿Montamos un cuadro eléctrico nuevo y exclusivo para los cargadores o aprovechamos el cuadro general existente? Cada opción tiene sus pros y contras.
- Cuadro eléctrico dedicado: Es la solución más profesional, limpia y segura. Agrupa todas las protecciones de los cargadores en un solo lugar, facilitando el mantenimiento y la localización de averías. Para instalaciones medianas o grandes, como en hoteles y parkings, es la opción recomendada.
- Integración en cuadro existente: Puede parecer una buena idea para instalaciones muy pequeñas (uno o dos cargadores) y solo si el cuadro general tiene espacio y potencia de sobra. El problema es que complica la gestión y puede dificultar el cumplimiento de la normativa ITC-BT-52.
Para ayudarle a decidir, aquí tiene una tabla comparativa:
Comparativa entre cuadro dedicado y cuadro integrado para recarga VE
Analizamos las ventajas y desventajas de cada tipo de montaje de cuadro eléctrico para una infraestructura de recarga de vehículos eléctricos.
| Criterio | Cuadro eléctrico dedicado | Cuadro eléctrico integrado |
|---|---|---|
| Seguridad | Alta. Aísla por completo los circuitos de recarga. Esto evita interferencias y permite instalar protecciones específicas mucho más eficaces. | Media. Depende totalmente del estado y orden del cuadro que ya tienes. Un fallo en la recarga podría tirar abajo otras zonas del edificio. |
| Escalabilidad | Excelente. Lo diseñas ya pensando en el futuro, con espacio y capacidad de sobra para añadir más cargadores sin tocar la instalación principal. | Limitada. El espacio suele ser justo. Si quieres ampliar, lo más probable es que tengas que cambiar el cuadro general entero. |
| Mantenimiento | Sencillo. Todo está junto, ordenado y bien etiquetado. Las revisiones y la solución de problemas son rápidas y directas. | Complejo. Los circuitos nuevos se mezclan con los antiguos. Identificar un problema específico de la recarga se convierte en una odisea. |
| Coste inicial | Más elevado. Hay que comprar la caja, los embarrados y las protecciones generales, lo que supone una inversión mayor al principio. | Menor. Te ahorras la estructura principal, ya que solo añades las protecciones para los nuevos circuitos de carga. |
| Cumplimiento ITC-BT-52 | Cumplimiento garantizado. Es la forma más fácil y clara de aplicar todos los requisitos de la normativa sin dejarte nada. | Condicional. Es más difícil asegurar que todo está en regla, sobre todo si el cuadro original no se pensó para esta función. |
La conclusión, basada en la experiencia de cientos de instalaciones, es clara: aunque integrar los circuitos en el cuadro existente pueda parecer un ahorro a corto plazo, un cuadro eléctrico dedicado es la inversión más inteligente y segura. Proporciona una base sólida, fiable y preparada para crecer.
Componentes clave para un montaje seguro y eficiente
Montar un cuadro eléctrico de calidad es como armar un motor de precisión: cada componente es crucial para la seguridad y el rendimiento de su infraestructura. Escatimar en la calidad de los materiales es invitar a futuros problemas: fallos constantes, diagnósticos complejos y, lo peor, riesgos de seguridad.
Un montaje de cuadro eléctrico profesional requiere una selección cuidadosa de cada elemento, desde los interruptores hasta los contadores.
Los guardianes de su instalación: interruptores
Piense en los interruptores como los protectores de su sistema. Dos de ellos son absolutamente indispensables en cualquier cuadro para recarga de vehículos eléctricos.
Interruptor magnetotérmico: Es el guardaespaldas de sus equipos. Protege los circuitos contra sobrecargas (cuando se demanda más energía de la que el cable soporta) y cortocircuitos (un fallo grave que puede provocar un incendio). Cada circuito de cargador debe tener su propio magnetotérmico, dimensionado para su potencia específica.
Interruptor diferencial: Este componente protege a las personas. Su misión es detectar fugas de corriente a tierra, por pequeñas que sean, y cortar el suministro en milisegundos. Una fuga puede ocurrir si alguien toca una parte metálica del cargador con un fallo de aislamiento. El diferencial es, literalmente, un salvavidas.
Elegir marcas reconocidas con certificación europea (CE) no es un capricho, es una necesidad. Un componente de baja calidad puede fallar cuando más se le necesita o provocar saltos sin motivo, dejando los cargadores fuera de servicio.
Medir para gestionar: la inteligencia del consumo
En cualquier negocio, lo que no se mide no se puede gestionar ni rentabilizar. Aquí es donde entran los contadores de energía y los transformadores de corriente.
Contadores de energía (Metering)
El metering consiste en instalar un contador de energía en cada cargador o grupo de cargadores. Este dispositivo registra con precisión cuántos kilovatios-hora (kWh) consume cada vehículo.
Su función es triple: permite facturar a los usuarios por la energía exacta consumida, monitorizar el rendimiento de cada punto y, a menudo, es un requisito para acceder a subvenciones como las del plan MOVES. Sin un metering fiable, es imposible monetizar la instalación.
Transformadores de corriente (TC)
Si los contadores son el cerebro, los transformadores de corriente son los sentidos del sistema de balanceo de carga. Son pequeños anillos que se colocan abrazando los cables principales de la instalación y miden en tiempo real cuánta energía está consumiendo todo el edificio.
Esa información se envía al controlador del sistema de recarga, que ajusta la potencia disponible para los coches de forma dinámica. Si los transformadores se instalan mal, el balanceo de cargas no funcionará, limitando drásticamente la capacidad de carga simultánea.
Puesta a tierra: el cimiento de la seguridad
Aunque no esté dentro del cuadro, la conexión a la puesta a tierra es el pilar de seguridad más importante de toda la instalación. Es un camino directo y seguro para que cualquier fuga de corriente se disipe en la tierra sin causar daño.
Si la puesta a tierra es deficiente, los interruptores diferenciales podrían no detectar el fallo a tiempo, creando un grave riesgo de descarga eléctrica. Por eso, es un aspecto no negociable. Para entender su importancia, le recomendamos nuestro artículo sobre la puesta a tierra en instalaciones de recarga.
Manos a la obra: montaje, conexionado e integración con la gestión inteligente
Con el diseño definido y los componentes seleccionados, llega el momento del montaje. Este es un trabajo de precisión que solo debe realizar un instalador autorizado. Sin embargo, como responsable del proyecto, es útil conocer las claves para supervisar que todo se hace con la calidad y seguridad necesarias.

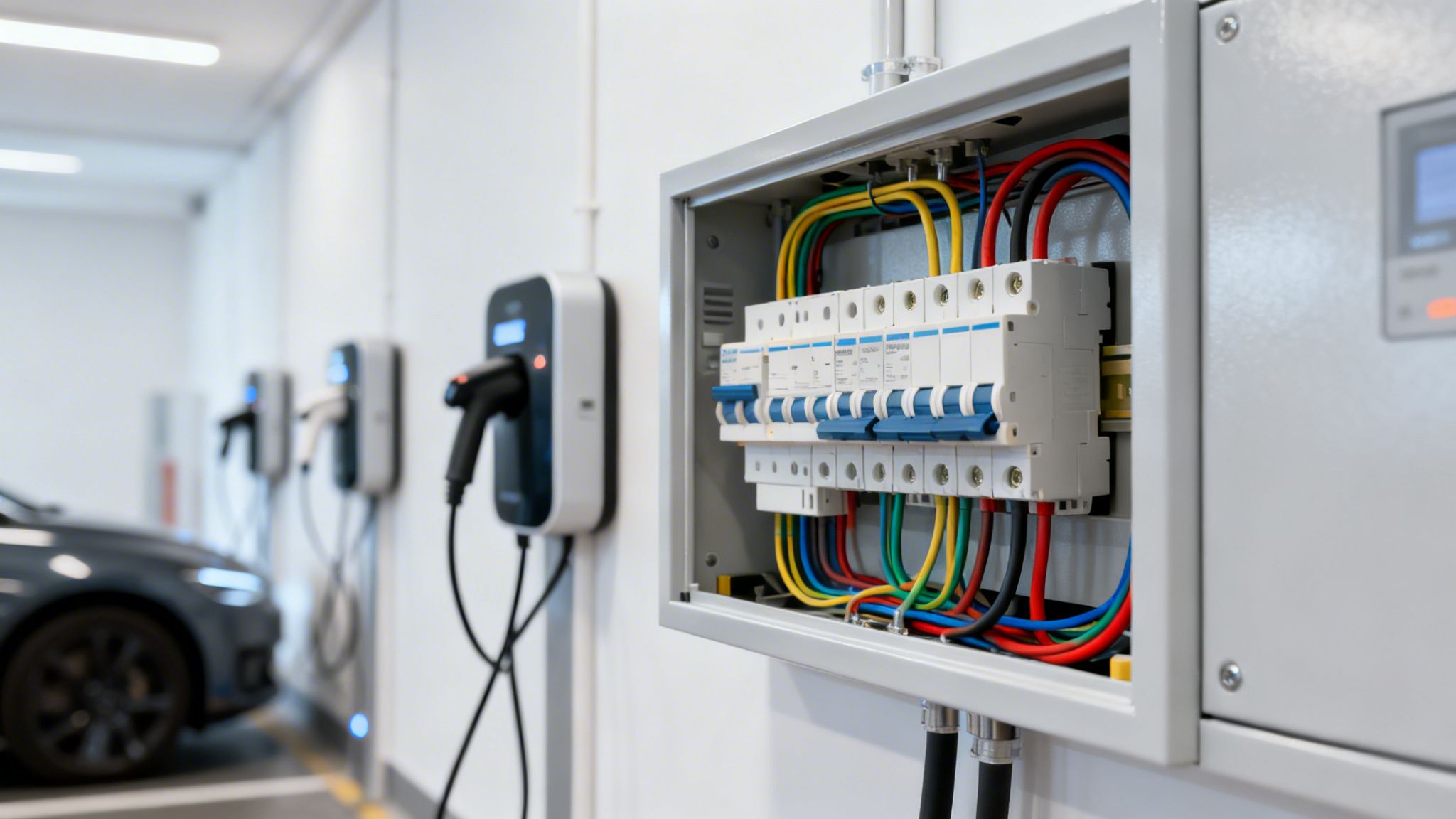

Un cuadro eléctrico bien montado se ve limpio y ordenado, con cada cable etiquetado y guiado a través de canaletas. Esto no es solo estética, es funcionalidad. Un cableado claro facilita enormemente cualquier revisión, mantenimiento o futura ampliación, ahorrando tiempo y dinero.
El mapa del electricista: trazado, conexionado y puesta a tierra
El instalador trabaja con el esquema eléctrico unifilar como si fuera su mapa, colocando cada componente en su lugar exacto. Cada conexión es crítica: una conexión floja puede crear un punto caliente, una de las principales causas de averías e incendios.
De todas las conexiones, ninguna es tan importante como la puesta a tierra. Es la salida de emergencia del sistema. Si una fuga de corriente ocurre, la puesta a tierra ofrece un camino seguro para que la electricidad se desvíe al suelo sin dañar a nadie.
Una puesta a tierra mal ejecutada es uno de los mayores peligros. Anula la eficacia de los diferenciales, convirtiendo un simple fallo técnico en un riesgo real de electrocución para cualquiera que toque el cargador o el vehículo.
La calidad de estas instalaciones es más importante que nunca. La red nacional cerró 2025 con 53.072 puntos, un incremento del 37 % interanual. Este ritmo de crecimiento solo es sostenible con montajes robustos y seguros. Puede consultar el informe completo de ANFAC sobre el desarrollo de la infraestructura de recarga.

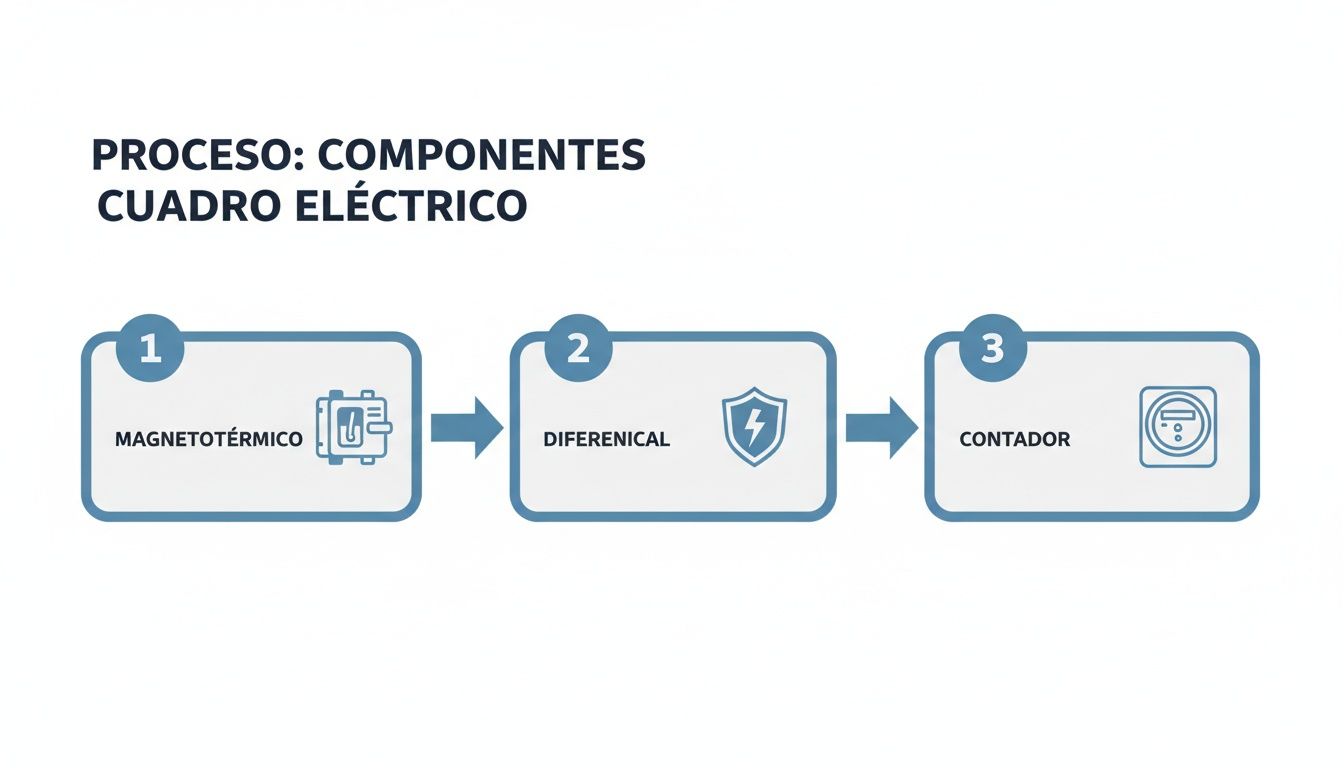

La imagen muestra cómo cada pieza juega un papel secuencial para garantizar la seguridad y la correcta gestión energética del sistema.
El cerebro de la operación: integración con el software de gestión (CPMS)
Hoy en día, un cuadro eléctrico es el centro de comunicaciones de su red de recarga. La integración con un Software de Gestión de Puntos de Recarga (CPMS) transforma un grupo de cargadores en un negocio inteligente. La clave de esta comunicación es el protocolo OCPP (Open Charge Point Protocol).
El OCPP es como un idioma universal que permite que cargadores de diferentes marcas "hablen" con una misma plataforma de gestión. Para que esto funcione, el cuadro eléctrico debe incluir:
- Comunicaciones: Un router o módem (con Ethernet o 4G) para dar acceso a internet al sistema.
- Controladores: En instalaciones con balanceo de carga, se añade un controlador que lee los datos de los transformadores de corriente y envía órdenes a los cargadores para ajustar su potencia. Puede aprender más en nuestro artículo sobre el balanceo de cargas.
Una vez integrado, el CPMS le da control total para:
- Monitorizar el consumo en tiempo real.
- Iniciar o detener cargas de forma remota.
- Crear tarifas personalizadas (por hora, kWh, tipo de usuario).
- Gestionar el acceso de distintos grupos (empleados, clientes, público).
- Recibir alertas automáticas de averías.
Como ve, un montaje de cuadro eléctrico bien ejecutado sienta las bases para una gestión digital, eficiente y escalable.
Normativa y pruebas de seguridad: el paso final y más importante
Una vez montado el cuadro eléctrico, queda la parte crucial: la validación legal y de seguridad. Este proceso garantiza que todo se ajusta a la estricta normativa española, protegiéndole de responsabilidades futuras.
En España, la normativa de referencia es la Instrucción Técnica Complementaria ITC-BT-52. Es el manual que debe seguirse al pie de la letra, dictando desde el tipo de protecciones hasta el diseño de los circuitos. Ignorarla puede impedir la legalización de la instalación, la denegación de subvenciones o, peor aún, resultar en un sistema inseguro.
La inspección final: las pruebas que lo validan todo
Antes de poner en marcha la instalación, un instalador autorizado debe realizar una serie de pruebas exhaustivas para comprobar que cada componente de seguridad funciona correctamente.
Las pruebas más importantes incluyen:
- Medición de la resistencia de puesta a tierra: Se verifica que el valor sea lo suficientemente bajo para que una fuga de corriente se desvíe a tierra de forma segura.
- Verificación de la continuidad de los conductores de protección: Se asegura que el cable de tierra está perfectamente conectado desde el cuadro hasta el último cargador.
- Pruebas de funcionamiento de los diferenciales: Se simula una pequeña fuga para forzar el disparo del diferencial y confirmar que corta la alimentación con la rapidez y sensibilidad correctas.
- Medición del aislamiento de los circuitos: Se comprueba que el aislamiento de los cables está en perfecto estado y no hay derivaciones ocultas.
Estas pruebas son la garantía real de que la infraestructura es completamente segura para sus clientes, empleados y los vehículos.
El Certificado de Instalación Eléctrica: el DNI de su instalación
Una vez que todas las pruebas son correctas, el instalador emite el Certificado de Instalación Eléctrica (CIE), también conocido como Boletín Eléctrico. Este documento oficial acredita que su instalación es legal, segura y está lista para funcionar.
El CIE es imprescindible para cualquier gestión con la compañía eléctrica (como un aumento de potencia) y lo primero que le pedirá su aseguradora en caso de incidente.
Sin el boletín, su instalación está en un limbo legal, exponiéndole a sanciones y problemas administrativos. Puede ampliar información en nuestra guía sobre la normativa de cuadros eléctricos para viviendas, que comparte muchos puntos con las instalaciones comerciales.
Adaptarse a un marco regulatorio en constante evolución
El sector eléctrico evoluciona constantemente. Un ejemplo claro es el hito que se aproxima en 2026, cuando la normativa europea prohibirá el uso de gas SF? en nuevos equipos de media tensión. Este cambio acelera la transición hacia redes eléctricas más sostenibles y resilientes, algo fundamental en la electrificación del transporte. Este contexto obliga a que los cuadros eléctricos sean cada vez más avanzados y cumplan con legislaciones cada vez más estrictas. Puede leer más sobre cómo afectará esta regulación al sector eléctrico en 2026.
Resolvemos tus dudas sobre el cuadro eléctrico para puntos de recarga
Un proyecto de infraestructura de recarga siempre genera preguntas. Basándonos en nuestra experiencia con gestores de flotas, hoteles y operadores de parkings, hemos recopilado las dudas más comunes sobre el montaje del cuadro eléctrico.
¿Cuánto se tarda en montar un cuadro para 10 cargadores?
El montaje físico del cuadro puede llevar uno o dos días de trabajo para un equipo cualificado. Sin embargo, el proyecto completo, desde la primera visita técnica hasta la puesta en marcha, puede durar varias semanas. Hay que contar con el tiempo para diseñar el esquema, recibir los componentes y coordinar posibles obras civiles. La planificación es clave para evitar sorpresas.
¿Qué mantenimiento necesita el cuadro y cada cuánto tiempo?
Aunque un cuadro bien ejecutado es muy fiable, recomendamos una revisión anual por parte de un técnico cualificado para garantizar su seguridad y correcto funcionamiento.
Este mantenimiento preventivo incluye:
- Inspección visual: Buscar signos de sobrecalentamiento.
- Reapriete de conexiones: Las vibraciones y cambios de temperatura pueden aflojar los bornes.
- Prueba de diferenciales: Asegurarse de que las protecciones siguen funcionando correctamente.
- Limpieza del interior: El polvo acumulado puede provocar sobrecalentamiento.
Un buen mantenimiento no solo evita averías, sino que a menudo es un requisito de las compañías de seguros.
¿Siempre tendré que aumentar la potencia contratada?
No necesariamente. Gracias a los sistemas de balanceo de carga dinámico (Dynamic Load Balancing), es posible instalar un número considerable de cargadores sin modificar su contrato eléctrico.
Un sistema de balanceo inteligente mide en tiempo real el consumo total del edificio. Si el consumo es bajo (por la noche, por ejemplo), deriva toda la potencia disponible a los coches. Si el consumo aumenta (aires acondicionados, cocinas), reduce automáticamente la potencia de los cargadores para no superar nunca el límite contratado.
Esta es la forma más eficiente de aprovechar la potencia que ya tiene, ahorrando los costes fijos de un aumento de contrato.
¿Cómo sé si mi instalación actual soportará un nuevo cuadro para cargadores?
Para responder a esta pregunta con seguridad, es imprescindible una auditoría eléctrica profesional. Un técnico cualificado debe analizar su instalación actual, revisando puntos críticos como:
- La acometida: El grosor del cable principal que alimenta el edificio.
- El cuadro general: El espacio y la capacidad disponibles.
- El histórico de consumos: La curva de carga para identificar los picos de consumo y la potencia real disponible.
Tomar una decisión sin estos datos es arriesgado. Conectar un cuadro nuevo sin un análisis previo puede sobrecargar todo el sistema y provocar un apagón general.
